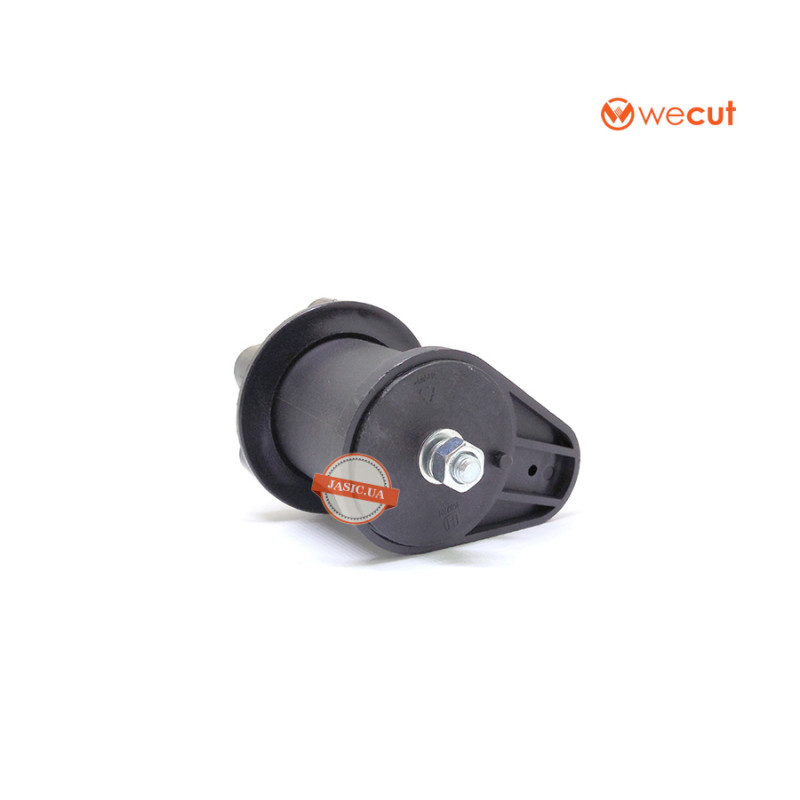

Гальмівний пристрій MINI (D200)

Тормозний пристрій для зварювального апарату або механізму подачі призначений для утримання і фіксації касети з зварювальним дротом, щоб дріт не розмотувався самовільно при зупинці двигуна механізму подачі. Пристрій кріпиться болтом М8 на рівну стінку корпусу, з отвором діаметром 50 мм і висотою 77 мм разом з зупинкою.

Цей тормозний пристрій спеціально розроблений для компактних зварювальних апаратів і подаючих пристроїв, які використовують малі касети дроту D200 вагою від 1 до 5 кг.

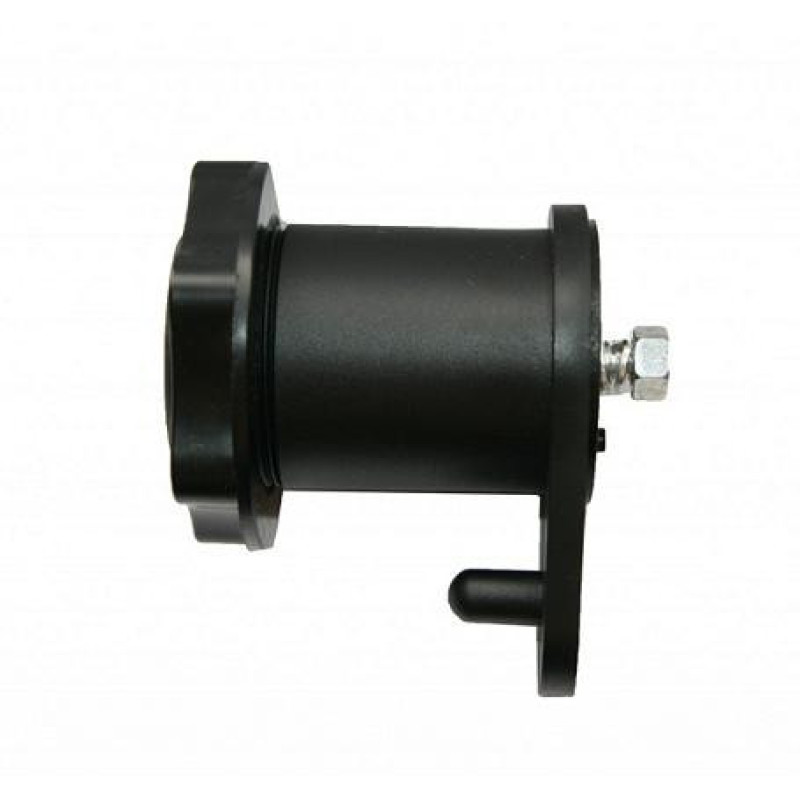

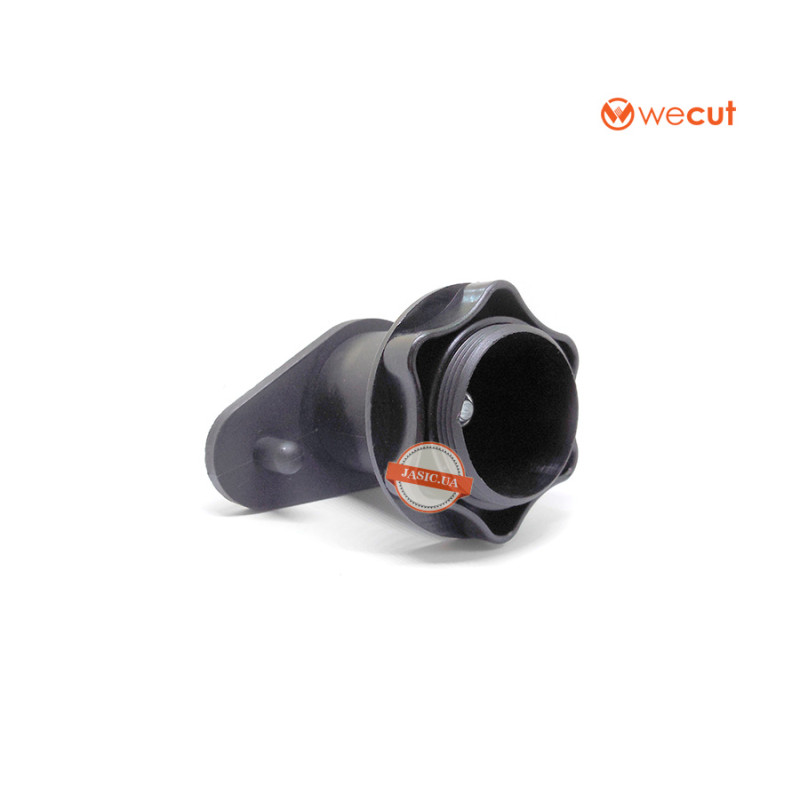

Конструктивно тормозний пристрій складається з фланця з обертовою втулкою в центрі, на яку встановлюється касета з дротом. Касета фіксується на пристрої двома позиціями - спочатку на штифті в основі втулки, щоб запобігти обертанню навколо втулки, а потім різьбовою кришкою-зупинкою з пластику.

Величину зусилля обертання втулки на осі можна регулювати за допомогою регулювального болта.
