Катетомір MG-8, WeCut

Шаблон зварювальника або катетомір, у цього приладу кілька назв, зокрема і вимірювач зварних з'єднань. Шаблон призначений для вимірювання геометричних розмірів готового зварного з'єднання або для попередніх вимірів - перевірки величини зазору, товщини заготовок, кута розкриття кромок тощо перед початком зварювання або монтажу. За допомогою деяких шаблонів можна перевірити діаметр електродів. Повний функціонал залежить лише від особливостей конструкції. Якщо ви займаєтеся зварюванням професійно, то катетомір - це не безглуздий шматок металу, а робочий інструмент, який завжди під рукою. Основна функція катетоміра - проведення візуально-вимірювального контролю на різних стадіях зварювально-монтажних робіт.

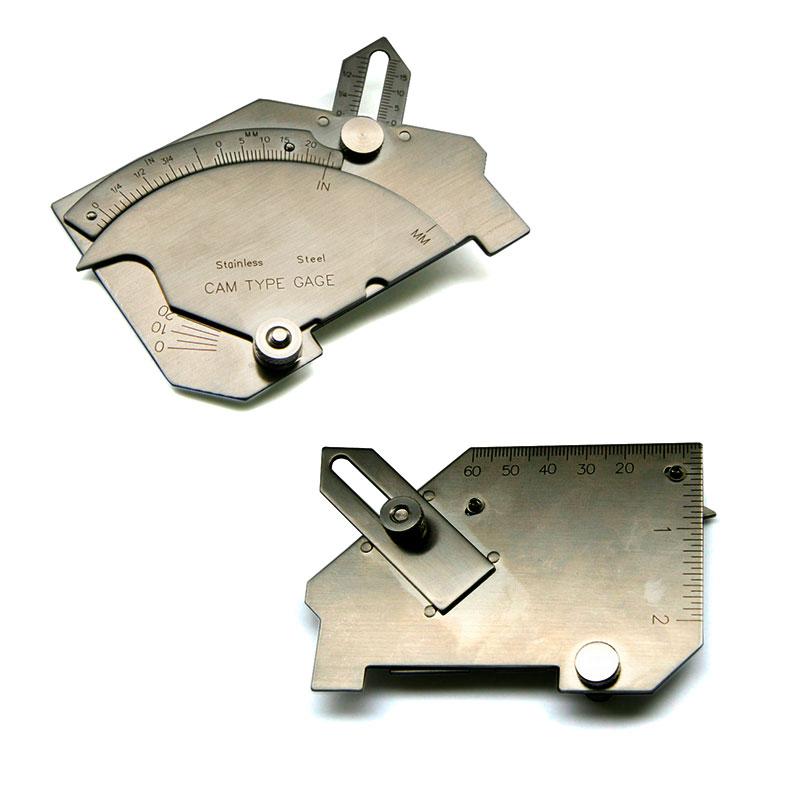

Катетомір MG-8 виготовляється з міцної нержавіючої сталі і за функціоналом аналогічний Bridge Cam. Конструктивно шаблон розташовується кількома шкалами з нанесеною на них градуюванням в міліметрах і в дюймах. Так, основні (0-60 мм) і додаткові (0-2 дюйма) шкали, які можна використовувати як звичайну лінійку, розташовані на звороті, там же закріплений повзунок зі шкалою для вимірювання вигнутості шва. На лицьовій стороні розташовані подвійна шкала (0-1 дюйм і 0-20 мм), кутова шкала (0-60 °) і рухомий вказівник з мітками для міліметрів і дюймів.

Зверніть увагу, прилад постачається "як є", без документа про метрологічну повірку.

Функції вимірювання:

- випуклості шва

- вигнутості кутового шва

- катету кутового шва

- товщини деталей

- зсуву

- кута розрізу кромок

- глибини підрізу

- глибини точкової корозії
