Ролик подачий 30х22х10 (V) 1.2/1.6

Подаючий ролик - це замінна запасна частина, яка використовується у подаючому механізмі. Усередині механізму ролик подачі кріпиться на валу за допомогою змінної ведучої шестерні. Головна функція подаючого ролика полягає у вирівнюванні дроту та забезпеченні його руху від касети через подаючу спіраль та зварювальну горілку безпосередньо до зони зварювання. У процесі експлуатації ролик піддається зношуванню через постійне тертя. Щоб гарантувати достатню міцність, ролики виготовляють з легованих або високовуглецевих сталей та проходять термічну обробку.

Для вибору підходящого ролика для подаючого механізму необхідно знати геометричні розміри (ширина, посадковий та зовнішній діаметри), тип посадкового пазу та діаметр і склад зварювального дроту. Для сталевих дротів використовуються ролики з V-подібною канавкою, а для м'яких алюмінієвих - ролики з U-подібною канавкою. Ролики з U-подібною канавкою менше деформують дріт у процесі роботи. Зазвичай ролики мають дві канавки, кожна призначена для певного діаметра дроту, але існують і ролики з однією універсальною канавкою.

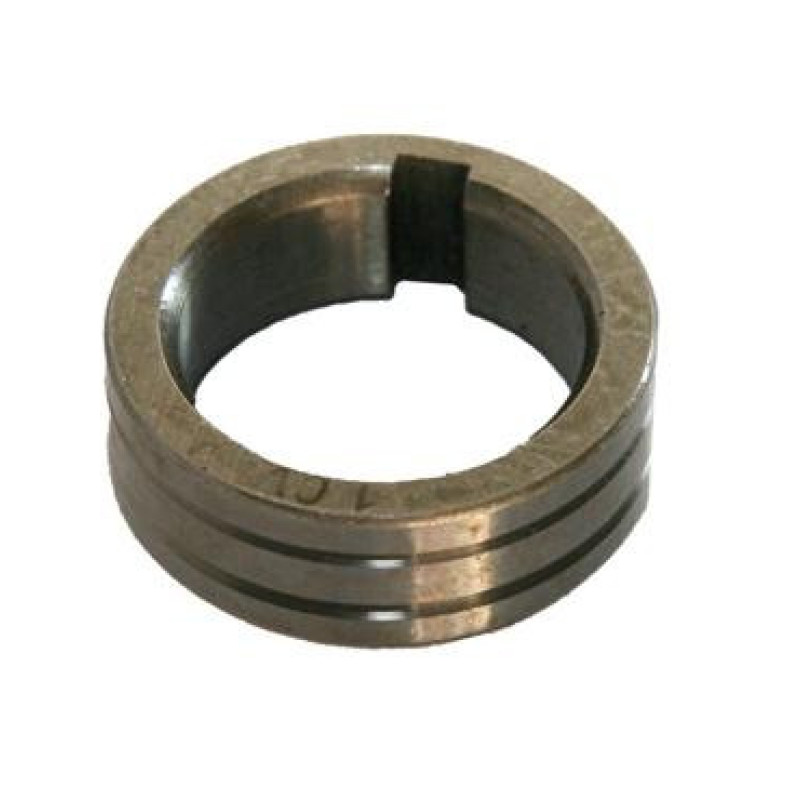

Прикладом ролика є ролик 30х22х10 (V) 1.2/1.6, який призначений для роботи зі сталевим зварювальним дротом діаметрами 1.0 і 1.2 мм. На поверхні цього ролика нанесені дві канавки, а кріплення на валу здійснюється за допомогою шпонки. Такі ролики використовуються в механізмах подачі дроту типів SSJ-15 і SSJ-18.
