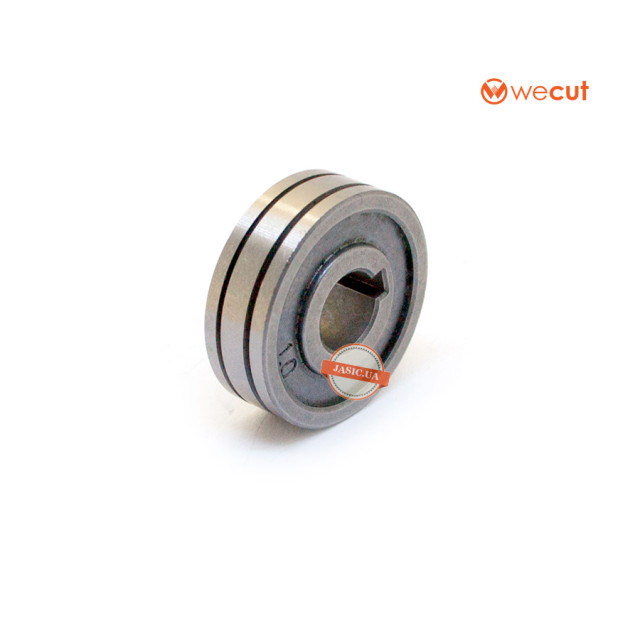

Ролик подачий 30х10х10 (V) 0.8/1.0

Подаючий ролик - змінна запасна частина до подаючого механізму. Усередині механізму ролик подачі кріпиться на валу змінної ведучої шестерні. Подаючий ролик відповідає за вирівнювання дроту і його рух від касети через подаючу спіраль і зварювальну горілку безпосередньо до зони зварювання. Через постійне тертя під час експлуатації ролик зношується. Щоб забезпечити достатню міцність, ролики виготовляють з легованих або високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під подаючий механізм, потрібно знати необхідні геометричні розміри (ширина, а також посадковий і зовнішній діаметри), тип посадкового пазу, а також діаметр і склад зварювального дроту. Для сталевих дротів застосовуються ролики з канавками V типу, а для м'яких алюмінієвих - ролики з канавкою U типу. Конфігурація з U-подібною канавкою менше деформує дріт під час роботи. У найпоширенішому варіанті на ролик наносяться дві канавки, кожна під конкретний діаметр дроту, але зустрічаються і ролики з однією універсальною канавкою.

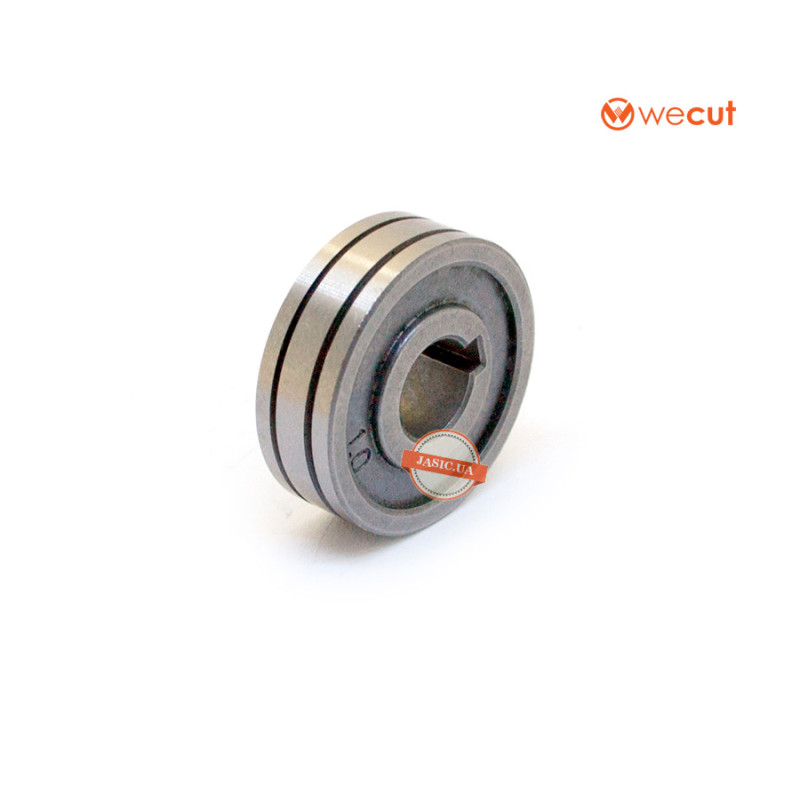

Ролик 30х10х10 (V) 0.8/1.0 призначений для роботи сталевим зварювальним дротом діаметрами 0.8 і 1.0 мм. На поверхню нанесені дві канавки, тип кріплення на валу - шпонка. Такими роликами комплектуються механізми подачі дроту, встановлені в зварювальні апарати Jasic MIG-160 (N219), MIG-160 (N227), MIG-200 (N220) і MIG-200 (N229).
