Плазморіз Welding Dragon TANK-210

Welding Dragon TANK-210 - це промисловий комплекс для плазмового різання, призначений для встановлення як джерело плазми на портальні системи різання металу з числовим програмним керуванням (ЧПК). Конструкція джерела передбачає продуману захист від потрапляння всередину пилу і механічних пошкоджень під час роботи. Оскільки джерело спочатку розраховане на роботу в системах з ЧПК, то немає проблем з виникненням перешкод від спрацювання осцилятора під час запалювання дуги або з підключенням (роз'єми для підключення виведені на панель блоку управління).

За замовчуванням система розрахована на застосування киснево-повітряної суміші, для застосування якої вона комплектується блоком змішування газів. Що дає застосування саме суміші? В якості газу для формування плазми використовується кисень, що дає більшу чистоту різання, менший грат, меншу конусність. При цьому безпосередньо на охолодження дороговартісного газу не йде, а витрачається атмосферний повітря під тиском. Така система ідеальна для різання різних видів низьковуглецевих сталей (так званого чорного металу). Welding Dragon TANK-210 здатний забезпечити чистове різання низьковуглецевої сталі до 45 мм, роздільне до 55 мм і пробивання до 35 мм.

Якщо необхідно виконувати різання нержавіючих сталей, то в якості плазмоутворюючого газу потрібно застосовувати азот. Також можлива робота комплексу на одному повітрі, але якість різання при цьому буде нижчою.

У комплект поставки входить плазматрон (НС-2400), спеціально розрахований для роботи з джерелом як частиною системи автоматичного різання (форма плазматрона I-подібна, для встановлення в маніпулятори).

Комплекс Welding Dragon TANK-210 може постачатися в кількох модифікаціях в залежності від доступних способів різання. За замовчуванням комплекс виконує сухе різання. За бажанням можна замовити модифікацію, яка виконує різання в водяному тумані, при цьому якість різу ще вища (менше деформації деталей, менше ширина різу, немає окалини і т.д.) і екологічніше, оскільки наявність оболонки з водяного пару не дозволяє поширюватися газовому аерозолю, що утворюється під час різання.

Зверніть увагу, оскільки для роботи комплексу потрібне повітря під певним надлишковим тиском, потрібно також придбати систему подачі стислого повітря, що складається з компресора і резервуара. Для нормальної роботи джерела потужність компресора повинна бути не менше 350 л/хв. Крім того, для отримання якісного різу і максимальної ефективності роботи обладнання повітря після компресора повинно бути очищене від вологи, пилу і масел (клас чистоти не нижче 1.2.2 відповідно до ISO 8573-1:2010).

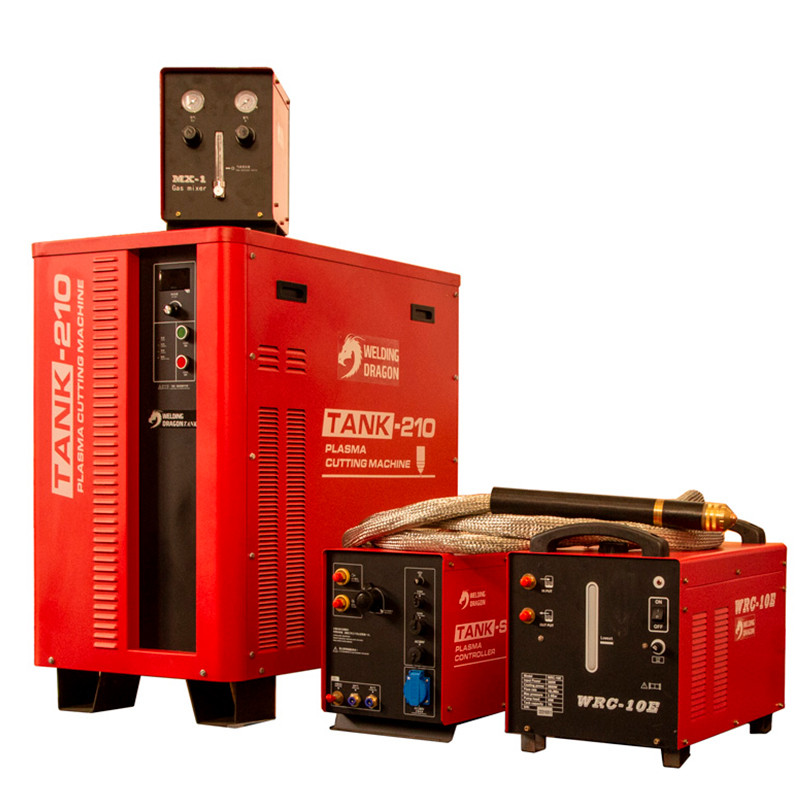

Основні компоненти системи різання - це джерело, блок управління, блок змішування газів і блок охолодження. Передня панель джерела мінімалістична - на неї виведений дисплей для індикації струму різання і ручка для його установки, кнопки включення і вимкнення, а також блок індикаторів стану обладнання (включення в мережу, перегрів, помилка напруги (вище/нижче норми), відсутність фази).

На блоку управління є можливість вибрати режим різання (сухе/в водяному парі), перемкнути режим різання / тест подачі газу, відстежити напругу дуги в реальному часі. До блоку управління також підключаються роз'єми станка з ЧПК. Також на блоку управління розташований блок індикаторів процесу різання, такі як: стан комплектуючих плазматрона, початок різання (тест), тиск газу, стан охолодження, живлення джерела.

Комплект поставки:

• джерело живлення TANK-210 - 1 шт.
• блок управління TANK-SKI - 1 шт.
• блок рідинного охолодження WRC-10E - 1 шт.
• змішувач газів МХ-1 - 1 шт.
• фільтр-регулятор тиску газу - 1 шт.
• кабель управління - 1 шт.
• кабель маси - 1 шт.
• роз'єм кабелю управління для ЧПК - 1 шт.
• плазматрон HC2400 (6 м) - 1 шт.
• інструкція з експлуатації (паспорт) - 1 шт.
