Зварювальний напівавтомат Welding Dragon MIG-500

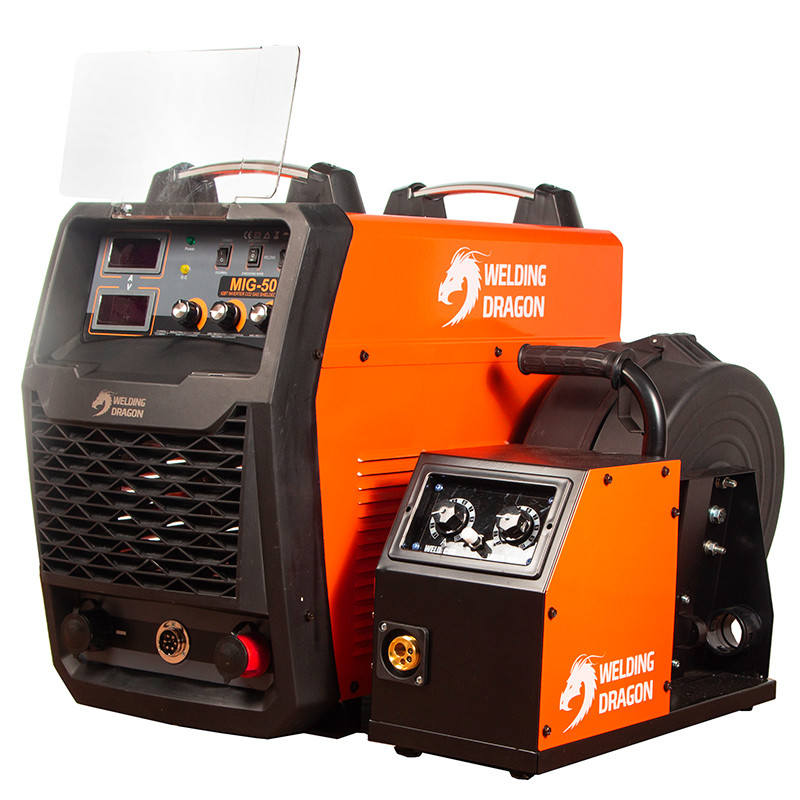

Апарат Welding Dragon MIG-500 є промисловим напівавтоматом інверторного типу з двокорпусним виконанням. Він має зручну конструкцію, яка не потребує частого переміщення джерела зварювання. Достатньо просто відодвинути подавальний механізм (довжина кабелю управління 5 м). В основі конструкції джерела лежать IGBT модулі.

Подавальний механізм потужний, 4-х роликовий, котушка з дротом захищена пластиковою коробкою. Всередині коробки можна встановити котушки з дротом вагою до 15 кг. Якщо потрібно працювати на віддаленні від джерела, то такий механізм легко протягне дріт по шланг-пакету пальника довжиною до 5 м.

Джерело призначене для роботи в режимі напівавтоматичного зварювання в середовищі захисного газу (MIG/MAG) з використанням дроту сплошного перерізу 0.8 / 1.0 / 1.2 / 1.6 мм. Також можлива напівавтоматичне зварювання порошковим дротом, включаючи порошкове самозахисне, а також зварювання в режимі ручного дугового зварювання (MMA).

Управління напівавтоматом розділено між панеллю джерела та панеллю подавального механізму. Налаштування на панелі джерела задаються один раз перед початком зварювання і не змінюються в процесі. На панелі подавального механізму знаходяться ручки управління швидкістю подачі дроту (силою струму) та напругою, які використовуються постійно під час зварювання.

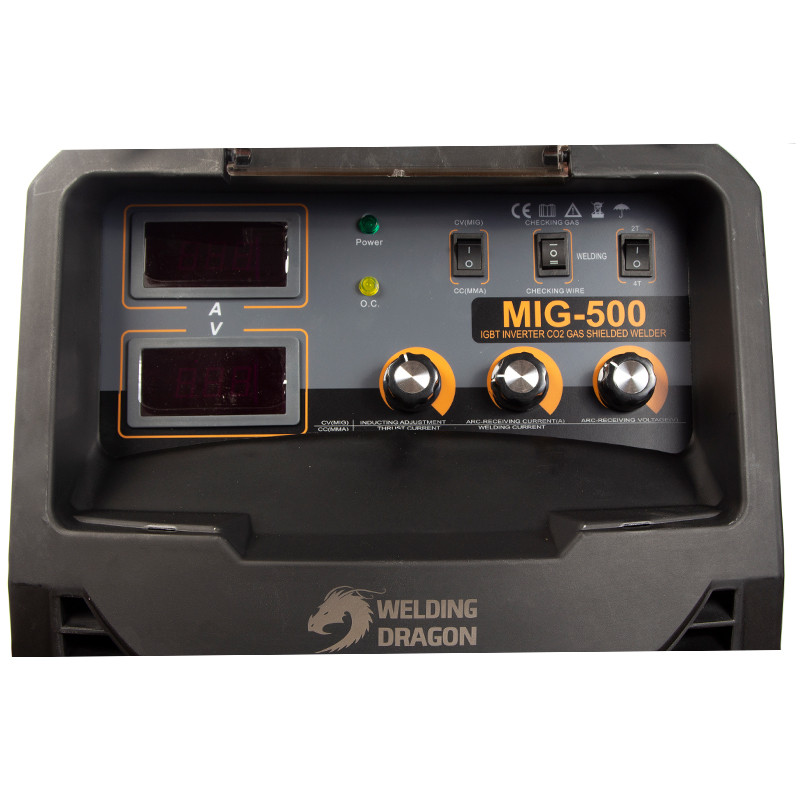

На панелі джерела є три ручки управління, два дисплеї для відображення сили струму/напруги та блок перемикачів. Для інформування користувача присутні діодні індикатори включення та відображення помилок. Пластиковий відкидний екран захищає панель управління від забруднень.

Деякі ручки управління на джерелі мають подвійне призначення, в залежності від обраного режиму зварювання. Вони відповідають за регулювання (зліва направо):

• індуктивності (MIG) / струму форсажу дуги (MMA)
• струму заварювання кратера (MIG) / зварювального струму (MMA)
• напруги заварювання кратера

Блок перемикачів дозволяє:

• обрати режим зварювання (MIG/ММА)
• увімкнути перевірку подачі газу/дроту
• обрати режим роботи апарата (2Т/4Т)

На задній панелі джерела розташований роз'єм 36 В для підключення підігрівача газу. На передній панелі, крім органів управління, знаходяться роз'єми для підключення кабелів &ldquo +&rdquo і &ldquo – &rdquo, а також роз'єм підключення подавального механізму. Зверніть увагу, що роз'єми для &ldquo +&rdquo і &ldquo – &rdquo є болтовими, а не байонетними.

Актуальна інверторна схема на IGBT-модулях та передова система охолодження дозволяють досягти ПВ 60% при роботі з максимальним значенням зварювального струму. В процесі роботи компенсуються стрибки (до 15%) вхідної напруги при її підвищенні або зниженні. Welding Dragon MIG-500 призначений для роботи в приміщенні (IP21) при температурах від -5 до +40°C. Для роботи необхідна трифазна промислова мережа 380 В. Вага джерела становить 33 кг.

Комплект поставки:

• джерело Welding Dragon MIG-500 - 1 шт.
• подавальний пристрій - 1 шт.
• пальник типу МВ-36KD (3 м) - 1 шт.
• кабель з'єднувальний (5 м) - 1 шт.
• зажим маси (3 м) - 1 шт.
• паспорт (інструкція з експлуатації) - 1 шт.
