Зварювальний напівавтомат Welding Dragon MIG-350

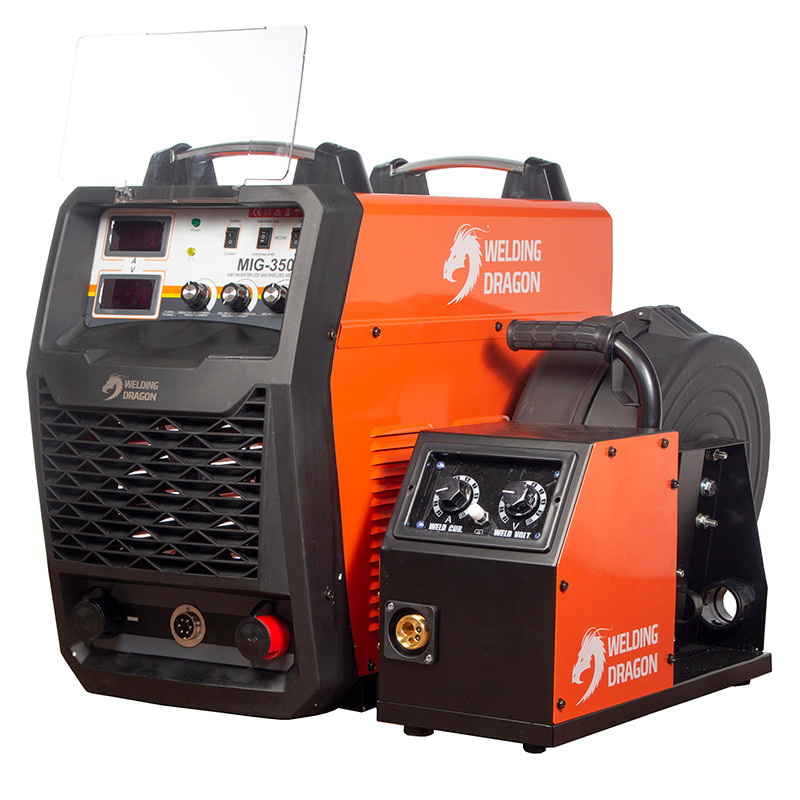

Аппарат Welding Dragon MIG-350 - це промисловий напівавтомат інверторного типу в двокорпусному виконанні. Для роботи такий варіант конструкції зручний тим, що немає потреби часто переміщувати джерело, а достатньо максимально відодвинути подавальний механізм (довжина кабелю управління 5 м). Конструкція джерела базується на застосуванні IGBT модулів.

Подавальний механізм потужний, 4-х роликовий, котушка з дротом захищена пластиковою коробкою. Всередину коробки можлива установка котушок з дротом вагою до 15 кг. Якщо потрібно працювати на віддаленні від джерела, то такий механізм повністю справиться з протягом дроту по шланг-пакету пальника довжиною до 5м.

Джерело розраховане на роботу в режимі напівавтоматичного зварювання в середовищі захисного газу (MIG/MAG), при цьому використовується дріт сплощеного перерізу 0.8 / 1.0 / 1.2 мм, також можливе напівавтоматичне зварювання порошковим дротом, в тому числі порошковим самозахисним, а також зварювання в режимі ручного дугового зварювання (MMA).

Управління напівавтоматом розподілено між панеллю джерела та панеллю подавального механізму. Налаштування на панелі джерела задаються один раз перед початком зварювання і більше не змінюються. На панелі подавального механізму винесені ручки управління швидкістю подачі дроту (силою струму) та напругою, які використовуються під час зварювання постійно.

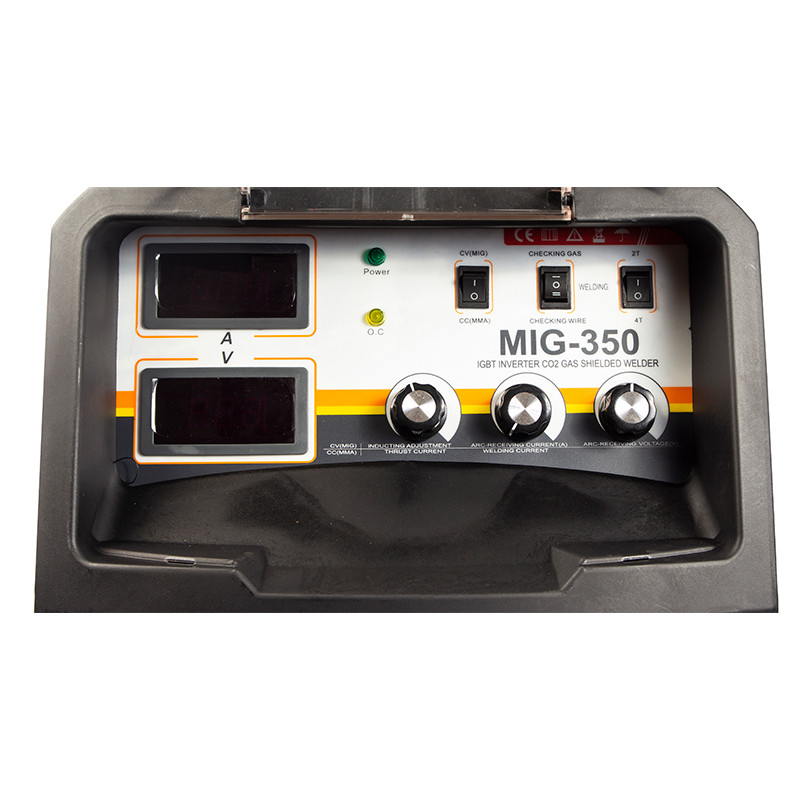

Всього на панелі джерела винесені три ручки управління, два дисплеї для індикації сили струму/напруги і блок тумблерів. Для інформування користувача є діоди-індикатори включення в мережу та відображення помилок. Для захисту панелі управління від забруднень встановлений пластиковий відкидний екран.

Деякі з ручок управління на джерелі мають подвійне призначення, в залежності від вибраного режиму зварювання, вони відповідають за регулювання (зліва направо):

• індуктивності (MIG) / струму форсажу дуги (MMA)
• струму заварювання кратера (MIG) / зварювального струму (MMA)
• напруги заварювання кратера

Блок тумблерів дозволяє:

• вибрати режим зварювання (MIG/ММА)
• увімкнути перевірку подачі газу/дроту
• вибрати режим роботи апарата (2Т/4Т)

На задній панелі джерела встановлено роз'єм 36 В для підключення підігрівача газу. На передній панелі крім органів управління в нижній частині встановлені роз'єми для підключення " + " і " - " кабелів, а також роз'єм підключення подавального механізму. Зверніть увагу, роз'єми під " + " і " - " не байонетні, а болтові.

Актуальна інверторна схема на IGBT-модулях і прогресивна система охолодження дозволяють отримати ПВ 60% на максимальному значенні зварювального струму. У процесі роботи компенсуються стрибки (до 15%) вхідної напруги як при перевищенні, так і при недостатку. Welding Dragon MIG-350 розрахований на роботу в приміщенні (IP21) при температурах від -5 до +40°C. Для роботи потрібна промислова трифазна мережа 380В. Вага джерела 23 кг.

Комплект поставки:

• джерело Welding Dragon MIG-350 - 1 шт.
• подавальний пристрій - 1 шт.
• пальник типу МВ-36KD (3 м) - 1 шт.
• кабель з'єднувальний (5 м) - 1 шт.
• зажим маси (3 м) - 1 шт.
• паспорт (інструкція з експлуатації) - 1 шт.
