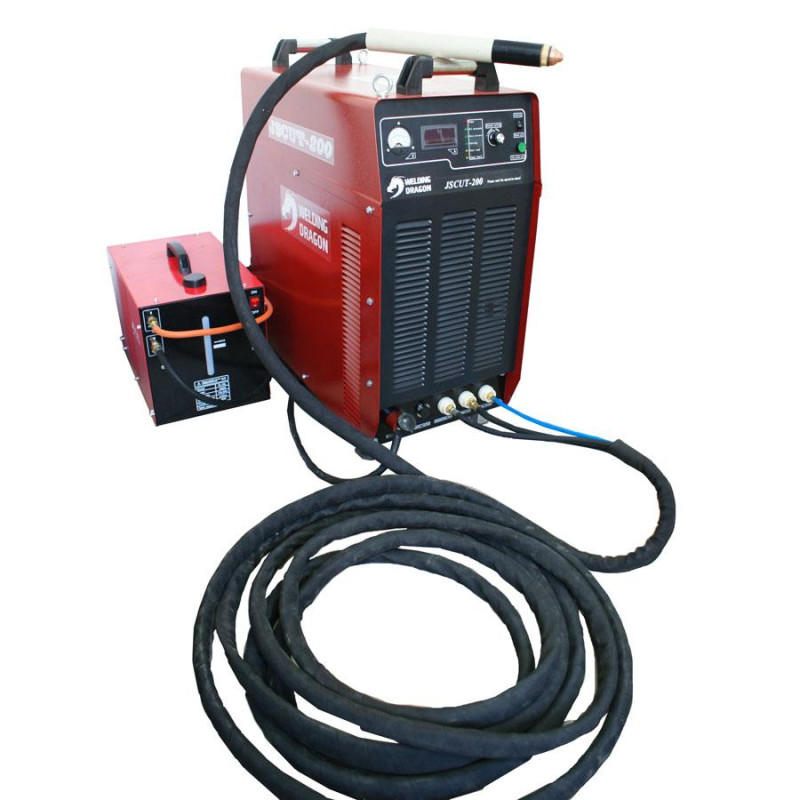

Плазморіз Welding Dragon JS CUT-200

Апарат плазмово різання Welding Dragon JS CUT-200 - це промислове зварювальне джерело, призначене для встановлення як джерело плазми на портальні системи різання металу з числовим програмним керуванням (ЧПУ). Конструкція джерела передбачає продуману захист від потрапляння всередину пилу та механічних пошкоджень у процесі роботи. Оскільки джерело спочатку розраховане на роботу в системах з ЧПУ, то немає проблем з виникненням перешкод від спрацювання осцилятора під час запалювання дуги або з підключенням джерела (роз'єми для підключення виведені на задню панель).

У комплект поставки входить плазмотрон, спеціально розрахований під роботу з джерелом як частина системи автоматичного різання (форма плазмотрона I-подібна, для встановлення в маніпулятори). Для забезпечення максимальної ефективності в комплект до джерела і плазмотрону входить блок рідинного охолодження.

Панель керування джерелом досить проста. Встановлені цифровий амперметр і стрілковий вольтметр для відстеження параметрів струму різання. Величина струму різання задається ручкою регулятором. Також є перемикач переключення режиму різання / перевірки подачі повітря і блок кольорових індикаторів для відстеження загальних параметрів роботи:

Так, за даними блоку індикаторів можна відстежити:

• увімкнення джерела в мережу
• тиск повітря (норма)
• тиск охолоджуючої рідини (норма)
• процес різання (увімкнення плазмотрона)
• перевантаження обладнання
• несправність живлення / збій в роботі обладнання

Зверніть увагу, що джерело для генерації плазми потребує підключення системи подачі стиснутого повітря, що складається з компресора і резервуара. Для нормальної роботи джерела потужність компресора повинна бути не менше 250 л/хв. Крім того, для отримання якісного різу і максимальної ефективності роботи обладнання повітря після компресора повинно бути очищено від вологи, пилу і масел (клас чистоти не нижче 1.2.2 відповідно до ISO 8573-1:2010).

Комплект поставки:

• джерело Welding Dragon JS CUT-200 - 1 шт.
• плазмотрон JS-HC-2003 (7 м) - 1 шт.
• комплект витратника до плазмотрона - 1 шт.
• блок рідинного охолодження (10 л) - 1 шт.
• комплект шлангів до БЖО - 1 шт.
• передавач - 2 шт.
• кабель керування 4 pin - 1 шт.
• кабель керування 2 pin - 1 шт.
• блок підготовки повітря - 1 шт.
• клема маси з кабелем 2 м - 1 шт.
• ключ - 1 шт.
• інструкція - 1 шт.
