Гальмівний пристрій (D300)

Тормозне пристрій встановлюється всередині зварювального апарату або всередині корпусу виносного механізму подачі. Призначення цього пристрою - розмістити і зафіксувати касету з зварювальним дротом, а також не дозволяти їй самопроизвольно розмотуватися в той момент, коли двигун механізму подачі дроту зупиняється.

Тормозний пристрій кріпиться на рівну стінку корпусу двома болтами М8. Центри отворів під болти розташовуються на колі діаметром 75 мм. Якщо пристрій використовується разом з джерелом для автоматичного зварювання і, відповідно, застосовується касета з великою вагою (до 30 кг), пристрій кріпиться трьома болтами. Висота пристрою разом з зупинкою 130 мм.

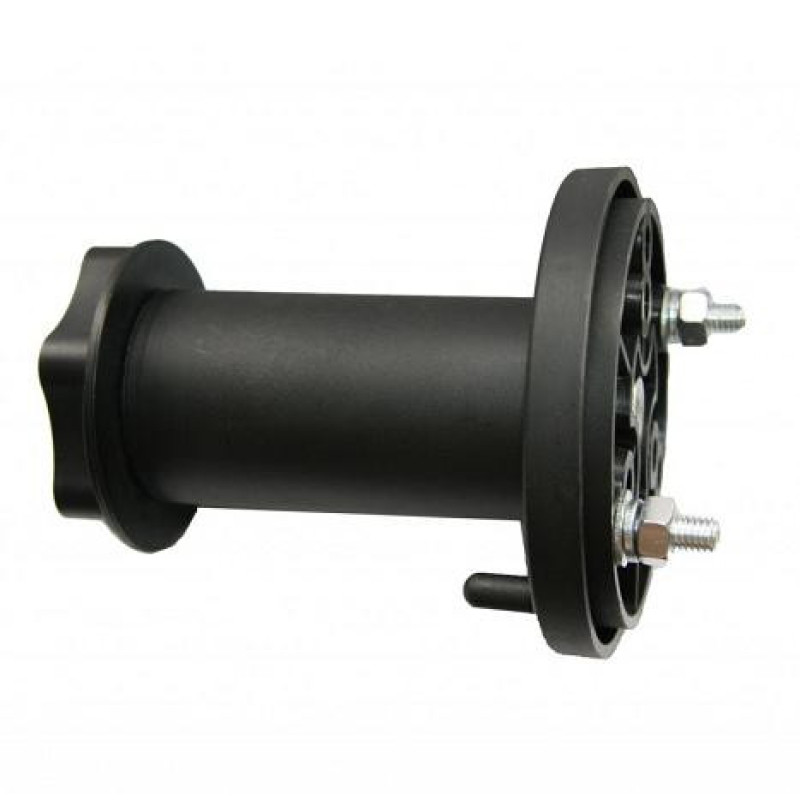

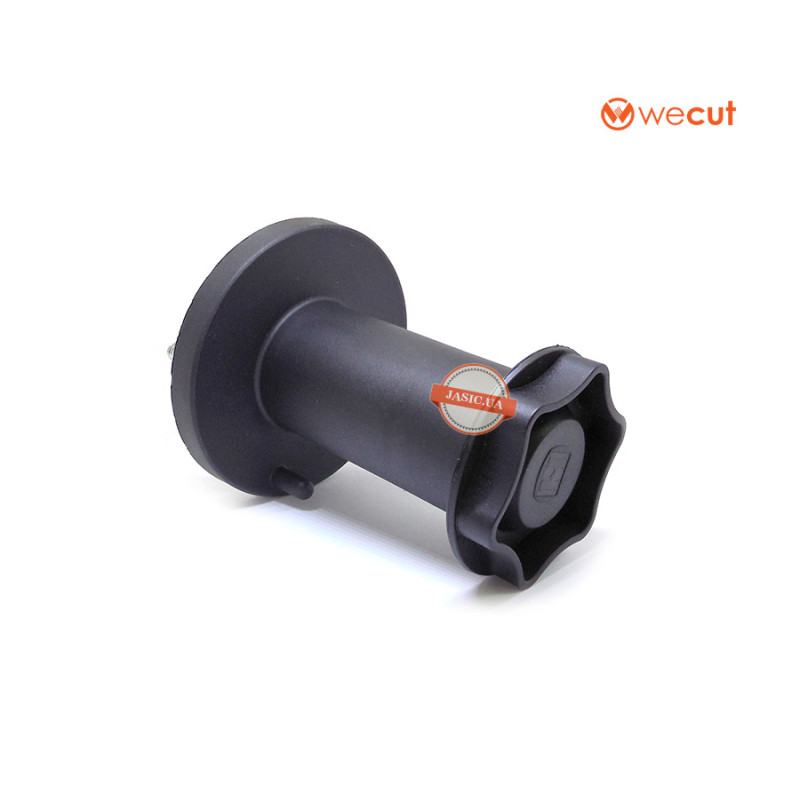

Конструктивно тормозний пристрій представляє собою фланець з розташованою по центру обертаючоюся втулкою, на яку встановлюється касета з дротом. Касета в пристрої фіксується по двох позиціях. Спочатку касета посадковим отвором надягається на штифт в основі втулки, щоб запобігти обертанню навколо втулки, а потім фіксується на пристрої різьбовою кришкою-зупинкою, яка накручується на втулку. Якщо касета без посадкового отвору, то на штифт втулки надягається адаптер, з встановленою в ньому касетою.

Така конструкція дозволяє встановлювати на пристрій котушку дроту до 15 кг при роботі з півавтоматами або котушку вагою до 30 кг при роботі з пристроями для автоматичного зварювання.

Величину зусилля обертання втулки на осі можна змінити за допомогою регулювального болта.
