Сопло під газову лінзу для TIG-пальника WP-9/20 №5, WeCut

Якщо йдеться про витратні матеріали для пальника аргонодугового зварювання, то основні з них це: сопло, цанга і корпус (тримач) цанги. Інші компоненти також зношуються і потребують періодичної заміни, але головка пальника або, наприклад, ізолятор служать значно довше.

У конструкції пальника сопло відповідає за формування і подачу в зону зварювання потоку захисного газу, а також за захист токопровідних частин від впливу високих температур і пошкодження краплями розплавленого металу. Для виготовлення газових сопел застосовують різні матеріали, але з точки зору економічної доцільності найвигіднішим виявився варіант термостійкої кераміки. Залежно від типу основи, сопла можуть трохи відрізнятися за характеристиками. Так, представлені нами сопла з кристалокорундової (в основі лежить оксид алюмінію) суміші, більш стійкі до ударних навантажень, але трохи менш добре протистоять впливу високої температури.

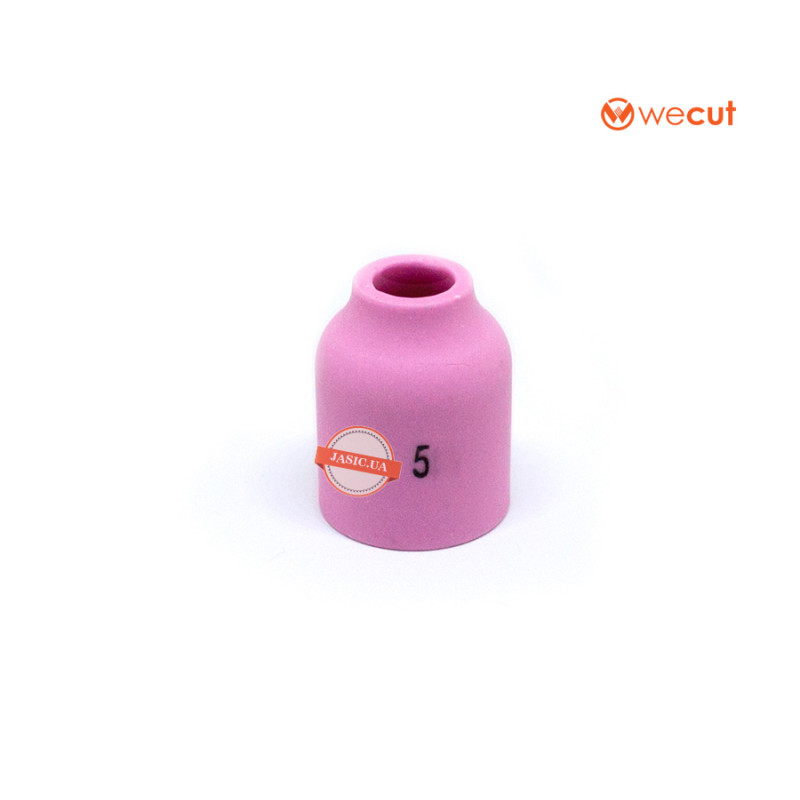

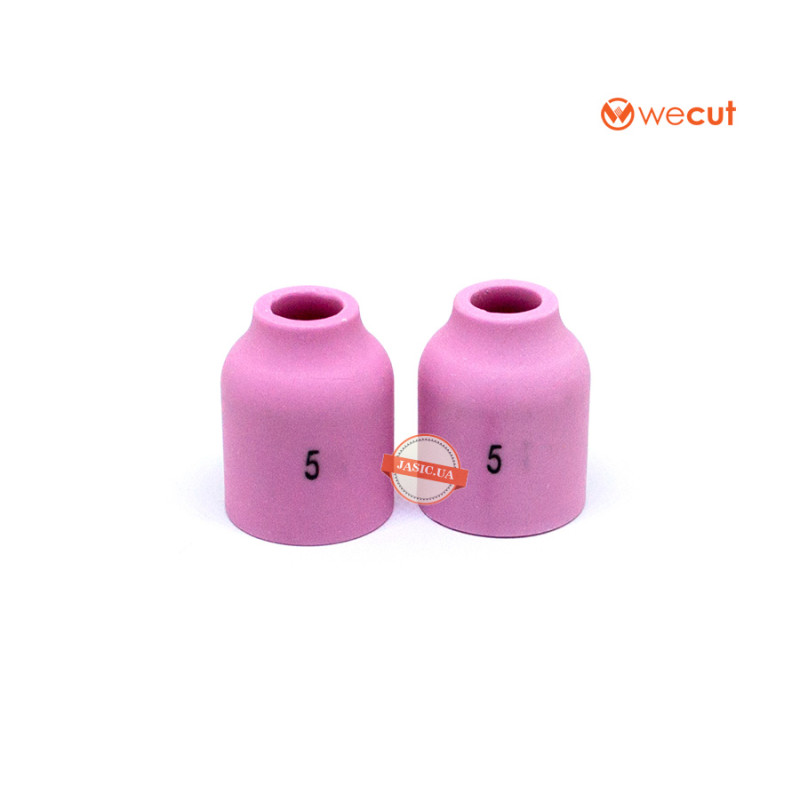

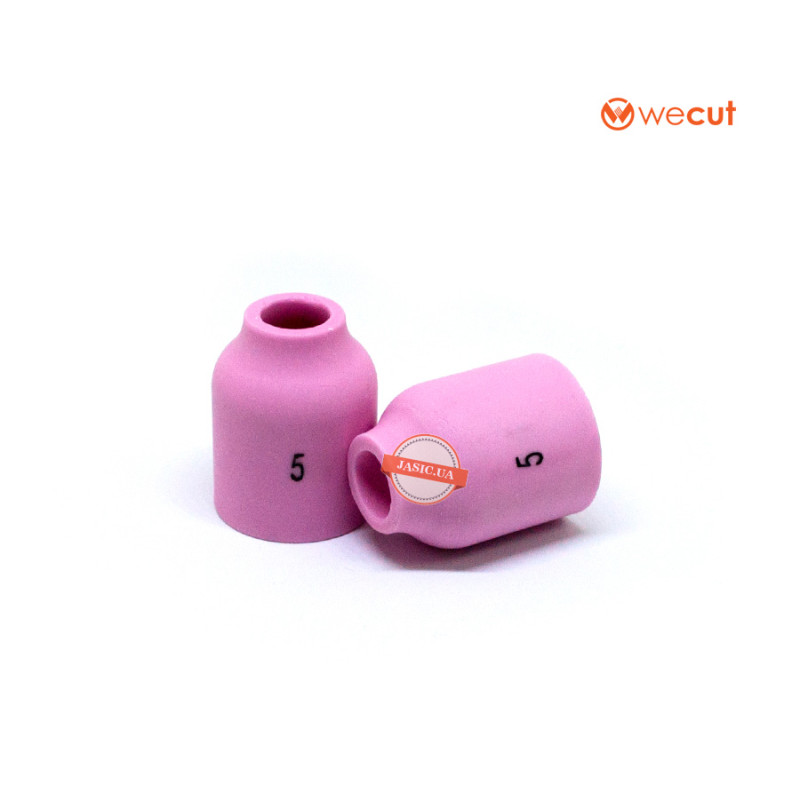

Сопло під газову лінзу для TIG-пальника WP-9/12 №5 - це витратний матеріал, який застосовується разом з корпусом цанги з газовою лінзою, і підходить для установки в представлені нами пальника з зменшеною зварювальною головкою WP-9/20 різних модифікацій, а також для установки в оригінальні пальника Abitig 9/20 Grip, TBi-SR-P 9/20 і їх аналоги.

Зверніть увагу, таке сопло застосовується виключно з тримачами цанг під газову лінзу, в нього більший посадковий діаметр і на стандартний тримач накрутити його не вийде.

При виборі потрібного діаметра газового сопла орієнтуйтеся на товщину зварюваного металу і величину зварювального струму. Чим більш товста деталь і високий зварювальний струм, тим більшого діаметра повинно бути сопло і навпаки, відповідно.

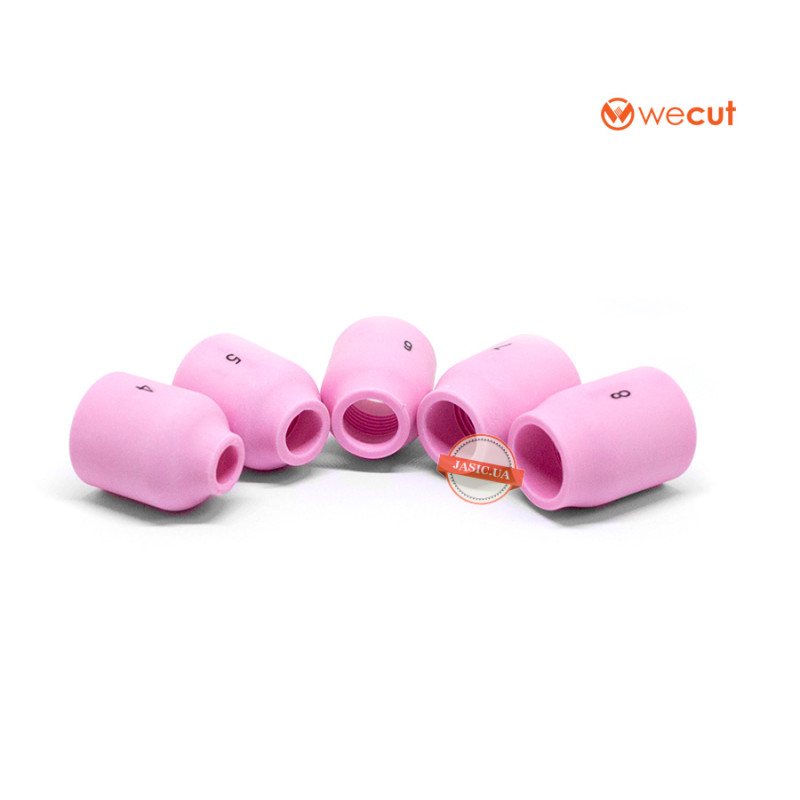

Типорозміри сопел (№ 4, № 5 і т.д.) відповідають їх вихідним діаметрам, але не прямо, так у сопла №5 вихідний діаметр 8 мм.
