Радиатор БПО сварочных горелок, модель 05

В конструкции блока принудительного охлаждения (БПО) сварочных горелок радиатор отвечает за эффективное охлаждение хладагента в процессе работы. При работе БПО нагретый хладагент от горелки поступает внутрь трубок радиатора, где происходит его охлаждение потоком воздуха. Создание направленного потока воздуха осуществляется с помощью вентилятора насоса. Для обеспечения правильного функционирования радиатор устанавливают в передней части БПО, сразу за радиаторной решеткой. Оптимальным способом установки радиатора является вертикальное расположение с использованием винтового крепления в четырех точках с противоположной стороны от патрубков подвода охлаждающей жидкости.

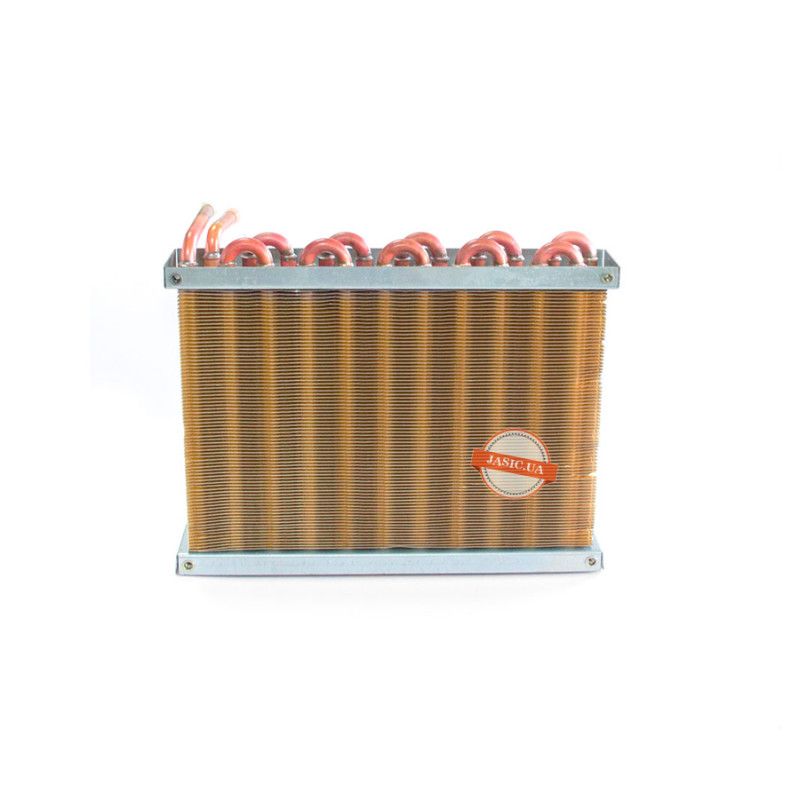

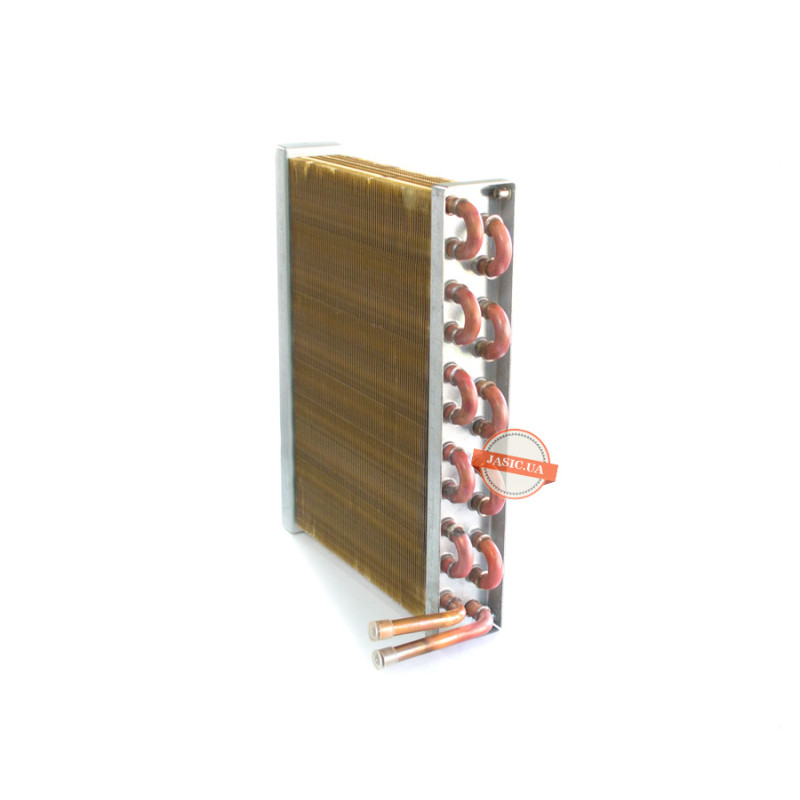

Конструктивно радиатор представляет собой теплообменник, состоящий из трехрядного набора медных трубок (ø 9 мм), которые оборудованы теплоотводящими ребрами из анодированного алюминия.
