Радиатор БПО сварочных горелок, модель 02

В конструкции блока принудительного охлаждения (БПО) сварочных горелок радиатор отвечает за охлаждение хладагента в процессе работы. Когда БПО функционирует, нагретый хладагент от горелки поступает внутрь трубок радиатора, где происходит его охлаждение потоком воздуха. Направление потока воздуха обеспечивается вентилятором насоса. Для оптимального работы БПО, радиатор размещают в передней части блока, непосредственно за радиаторной решеткой. Рекомендуется устанавливать радиатор вертикально и закреплять его в 4 точках с противоположной стороны от патрубков подвода охлаждающей жидкости.

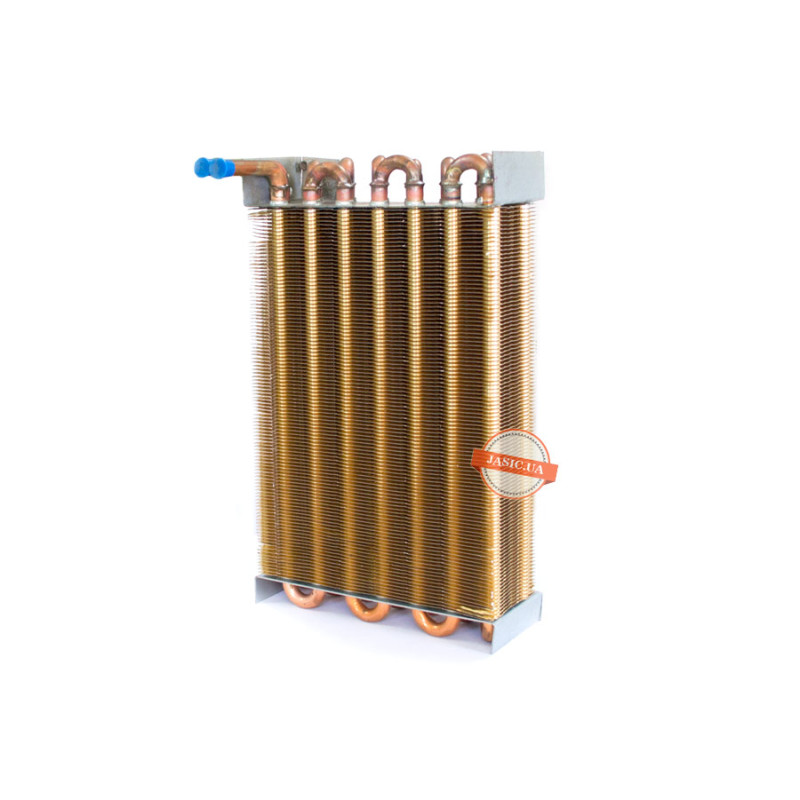

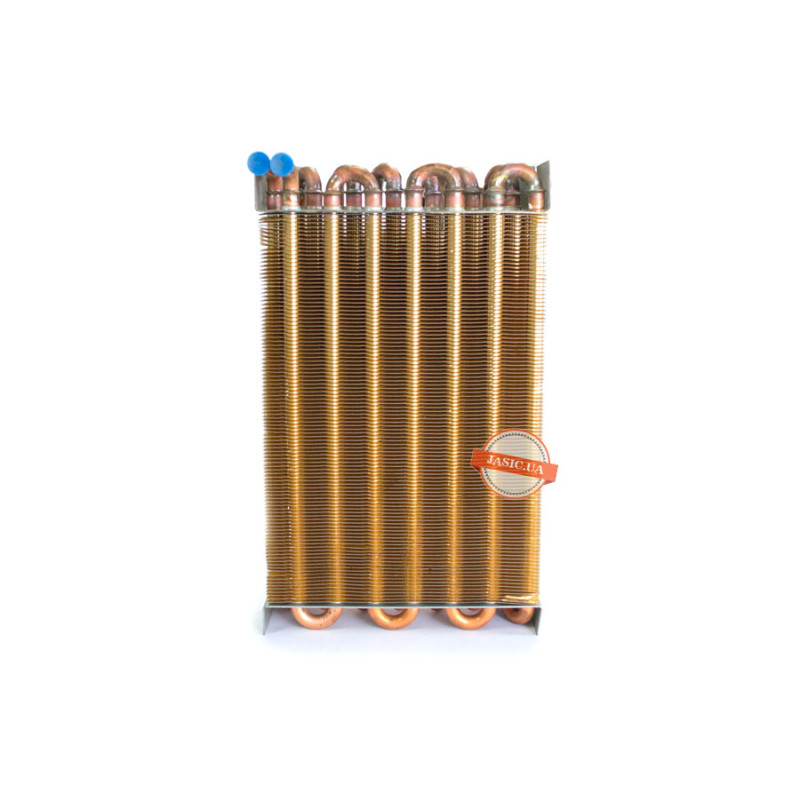

Конструктивно радиатор представляет собой трехрядный теплообменник, состоящий из медных трубок диаметром 9 мм и алюминиевых теплоотводящих ребер, которые покрыты анодированным слоем.
