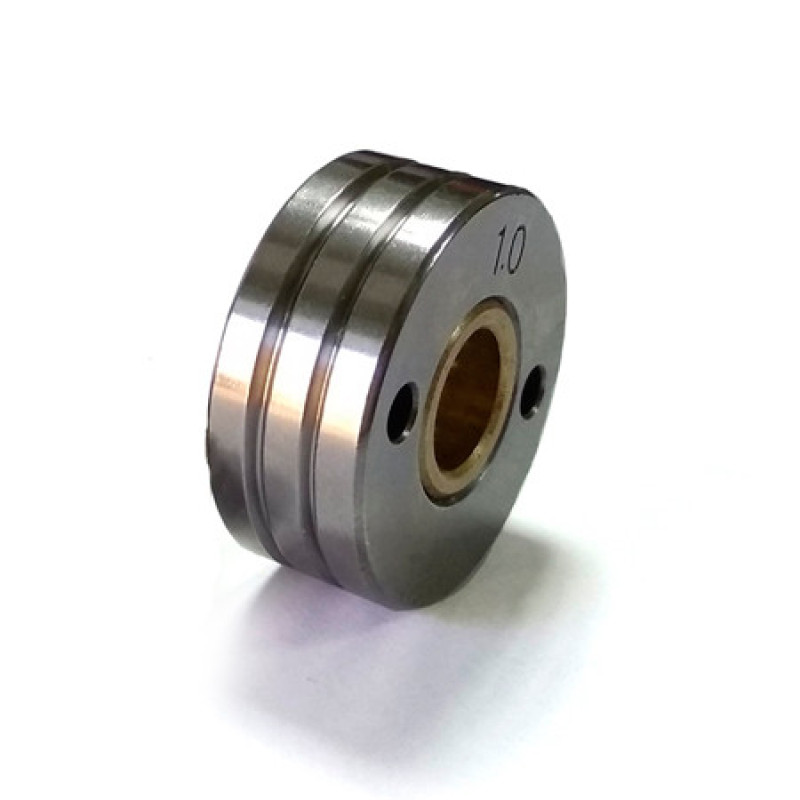

Подающий ролик 30х10х12 (U) 0.8

Технические характеристики подающего ролика 30х10х12 (U) 0.8:

Подающий ролик является важной запасной частью для подающего механизма. Он крепится на вале сменной ведомой шестерни внутри механизма. Ролик отвечает за выравнивание проволоки и ее движение от кассеты через подающую спираль и сварочную горелку прямо до зоны сварки. В процессе использования ролик подвержен износу из-за трения. Для обеспечения достаточной прочности роликов они изготавливаются из легированных или высокоуглеродистых сталей и проходят термическую обработку.

Для подбора подходящего ролика под подающий механизм необходимо знать геометрические размеры (ширина, посадочный и наружный диаметры), тип посадочного паза и диаметр и состав сварочной проволоки. Для стальных проволок используются ролики с канавками типа V, а для мягких алюминиевых проволок - ролики с канавкой типа U. Конфигурация ролика с канавкой типа U меньше деформирует проволоку в процессе работы. Наиболее распространенная вариация ролика имеет две канавки, каждая предназначена для конкретного диаметра проволоки, но существуют также ролики с одной универсальной канавкой.

Представленный ролик 30х10х12 (U) 0.8 разработан для использования с алюминиевой сварочной проволокой диаметром 0.8 мм. На валу ролика присутствует одна канавка, и он крепится двумя штифтами. Этот ролик поставляется в комплекте с механизмом подачи проволоки 76ZY-02AV. Особенностью конструкции данного ролика является внутренняя вставка из латуни, которая снижает трение между внутренней поверхностью ролика и валом, а также способствует более эффективному удержанию смазочного материала. Ролик с одной канавкой обладает большей прочностью и применяется, если процесс сварки организован с использованием проволоки определенного диаметра.
