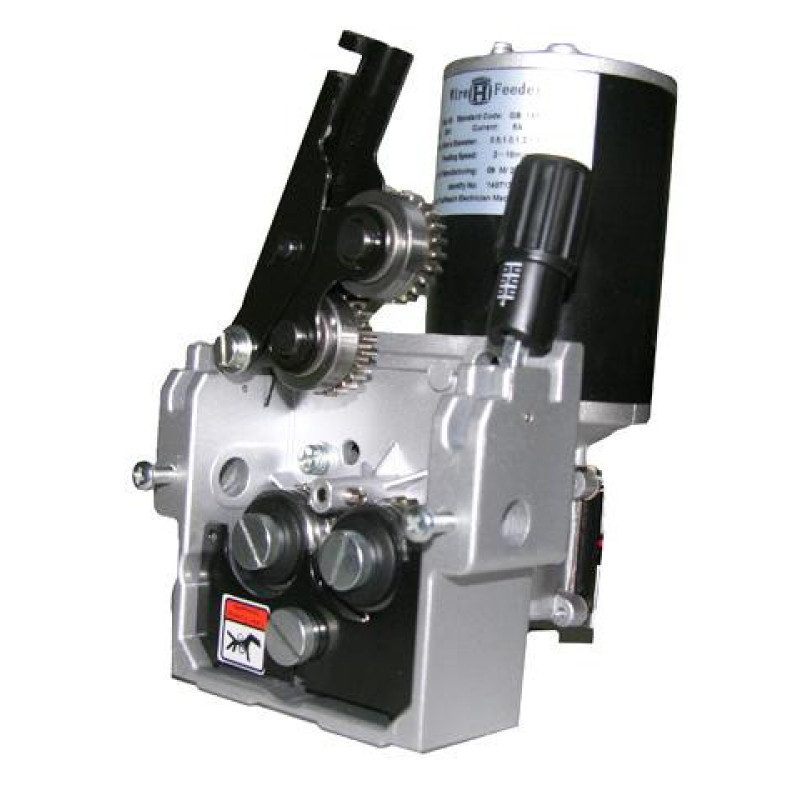

Подающий механизм SSJ-15

Механизм подачи - это часть установки для полуавтоматической сварки, которая обеспечивает подачу проволоки в сварочную зону. Механизм может быть установлен в корпусе сварочного источника или в отдельном корпусе. Основой подающего механизма является электрический двигатель постоянного тока, который приводит в движение ролики с помощью редуктора. Проволока проходит через ролики, выпрямляется и выравнивается. Прижимной ролик находится на пружинной откидной рамке, которая помогает правильно подавать проволоку. Все компоненты механизма собраны в прочном корпусе. Устройство может крепиться на корпусе сварочной установки или трансформаторе, которые служат источниками питания.

SSJ-15 - это подающий механизм с толкающим типом движения, который оснащен роликами для прижима и подачи проволоки. При монтаже устройства необходимо учесть его размеры, межосевое расстояние для крепления болтов (50 мм) и расстояние между нижней площадкой механизма и направляющей втулкой (61 мм).

На SSJ-15 устанавливаются ролики размером 30х22х10 с креплением под шпонку. В зависимости от материала проволоки используется различный тип канавки ролика: V-образная канавка для сталей и U-образная канавка для мягких материалов, таких как алюминий и его сплавы. При монтаже механизма необходимо обратить внимание на правильную силу прижатия приводного ролика. Недостаточное прижатие может вызвать скольжение проволоки, а чрезмерное прижатие может привести к деформации и рывкам движения проволоки. Оба случая могут привести к нарушению процесса сварки и появлению дефектов сварного шва.
