Катетомер WG-1, WeCut

Шаблон сварщика, также известный как катетомер, представляет собой устройство, используемое для измерения геометрических параметров сварных соединений. Он может быть использован для проверки зазора, толщины заготовок, угла раскрытия кромок и других параметров перед началом сварки или монтажа. Некоторые шаблоны также позволяют измерить диаметр электродов. В случае профессиональной сварки катетомер является неотъемлемым рабочим инструментом, всегда под рукой. Основная функция катетомера - проведение визуально-измерительного контроля на различных стадиях сварочных работ.

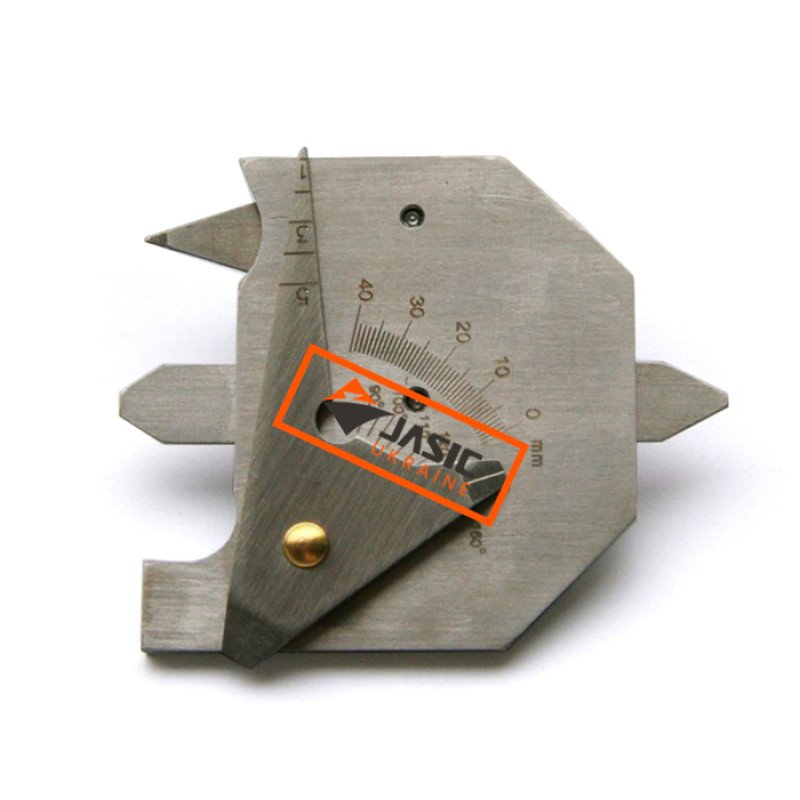

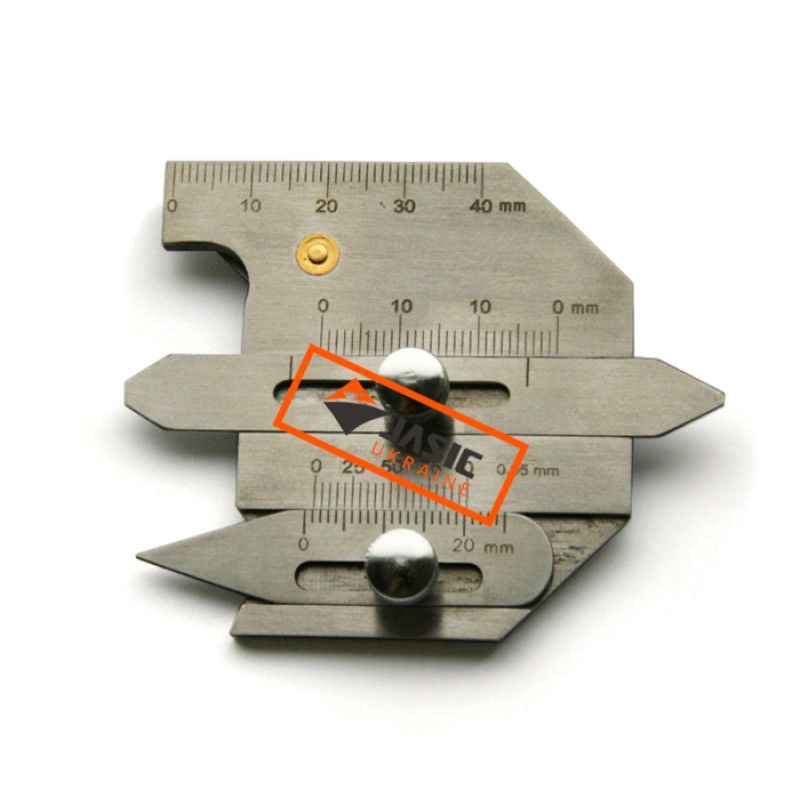

Катетомер WG-1 изготавливается из прочной нержавеющей стали и имеет функционал, аналогичный УШС-4. На передней стороне расположены основная шкала, два ползунка (используются для измерения высоты и глубины подреза) и три шкалы: 0-10-0, 0-70-0 и 0-20 мм. Последняя шкала находится на нижнем ползунке. На обратной стороне имеется многоцелевой указатель и две шкалы: угловая (90-150°) и 0-40 мм.

Обратите внимание, что прибор поставляется без документов о метрологической поверке.

Функции измерения:

• угол разделки кромок
• угол раскрытия Х-шва
• зазор
• глубина подреза
• высота стыкового шва
• высота углового шва (катета)
• угловой шов
• ширина шва
• смещение
