Кабельный разъем 50-70, штекер (WeCut)
Байонетное соединение (по-другому байонет или штыковое соединение) работает по следующему принципу:
штекер и гнездо совмещаются, затем осуществляется поворот на 90°. Такой способ соединения позволяет получить надежный контакт пары «штекер-гнездо» без применения специального инструмента. Именно таким образом организована связь по току сварочного источника и периферии (горелка, клемма массы и т.д.).
Типоразмер байонетного соединения подбирается в зависимости от токовой нагрузки.
Преимущества применения байонетного соединения:
- максимум безопасности при использовании для сварочного оборудования
- квадратный профиль токопроводящей части для прочного контакта и исключения прокручивания
- оболочка из специальной резины, устойчивой к воздействию высоких температур, масла и бензина
- быстрый монтаж и демонтаж

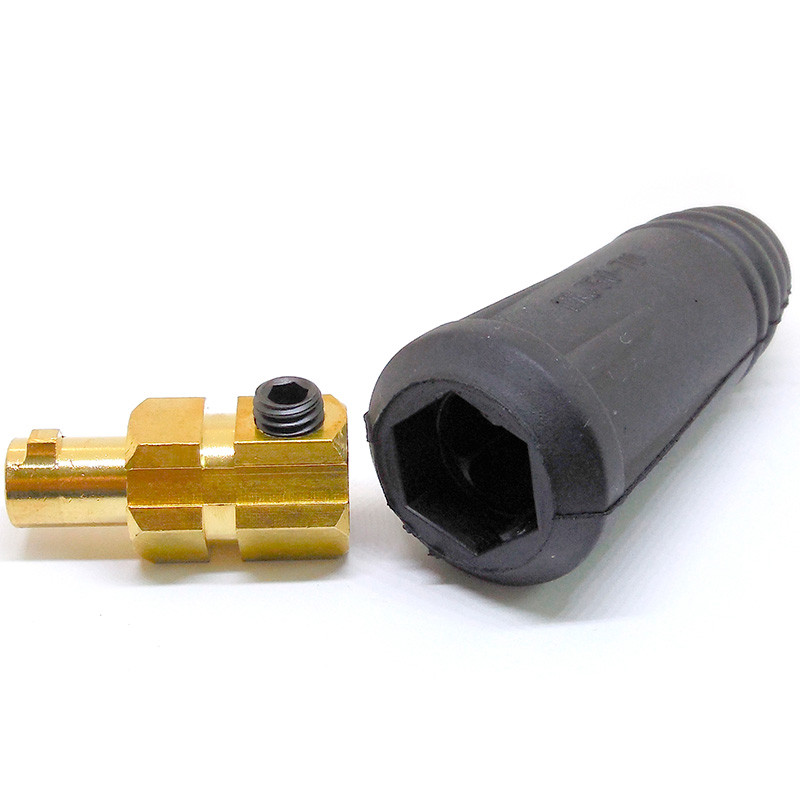

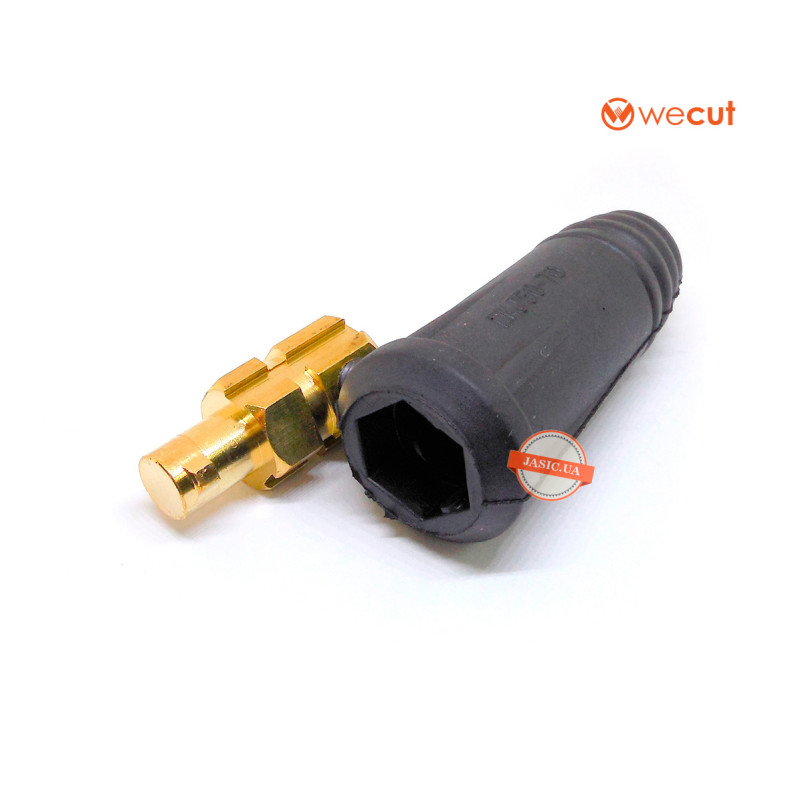

Кабельный разъем 50-70, штекер – это часть байонетного соединения, которая применяется для подключения к сварочному источнику клемм массы или же держателей электродов, также используется для соединения нескольких кабелей в один с целью удлинения.
Разъем рассчитан под работу с кабелями сечением от 50 до 70 мм2 и нагрузку по току до 400А. Рабочее напряжение до 110В.
