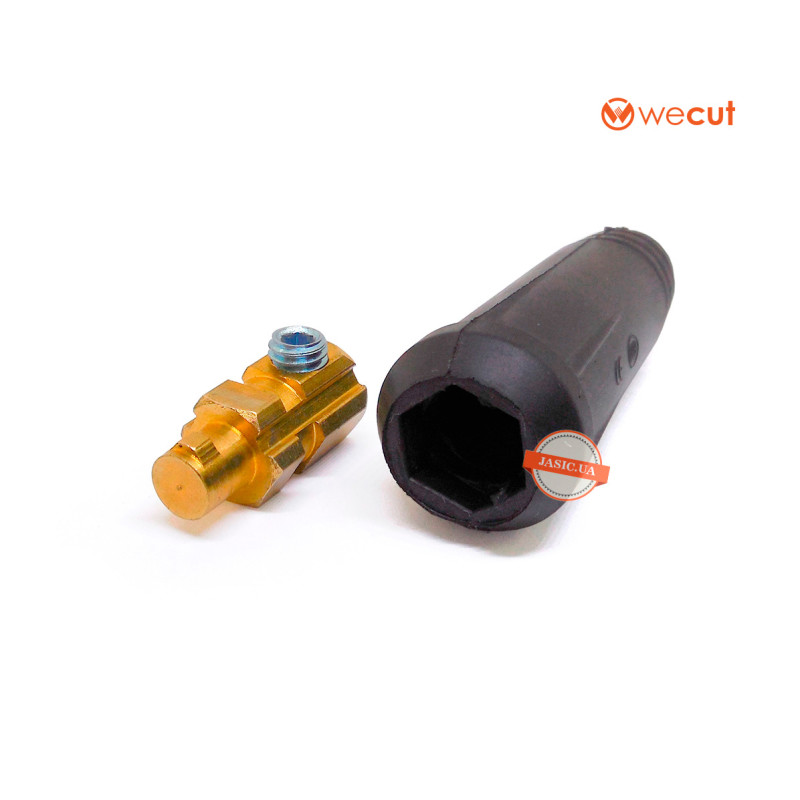

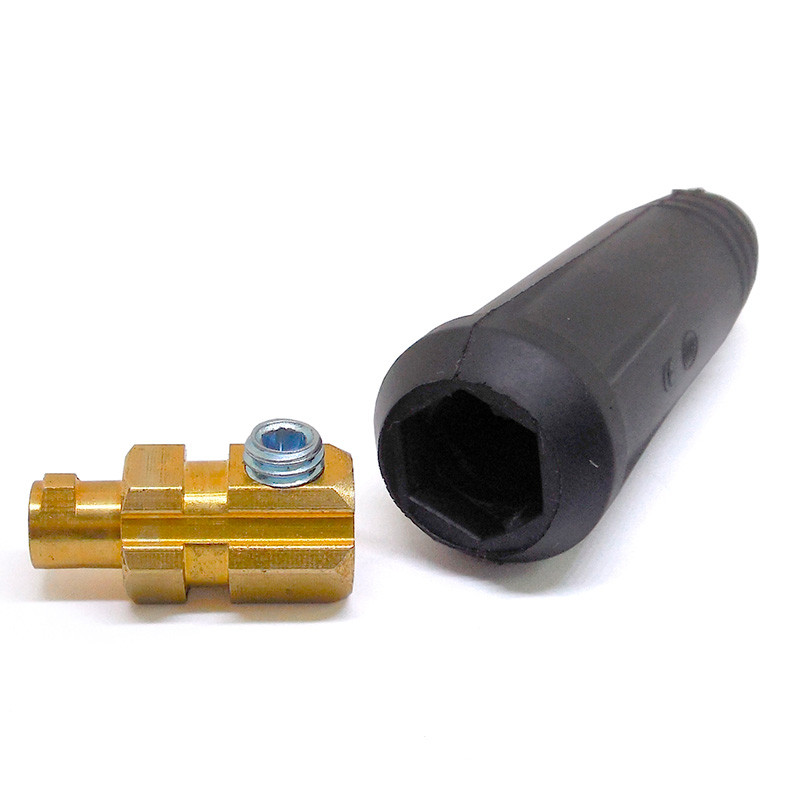

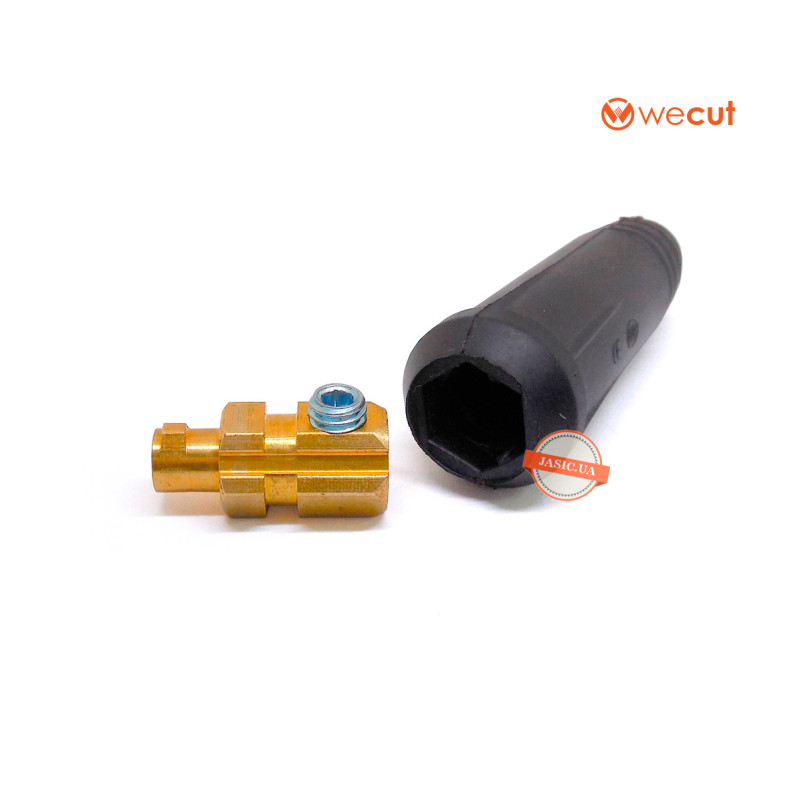

Кабельный разъем 10-25, штекер (WeCut)

Байонетное соединение (также известное как байонет или штыковое соединение) основано на следующем принципе:

Сначала штекер и гнездо выравниваются, а затем происходит поворот на 90°. Такой метод соединения обеспечивает надежный контакт между штекером и гнездом без использования специального инструмента. Именно таким образом осуществляется связь между сварочным источником и его периферией (например, горелкой и клеммой массы).

Выбор типоразмера байонетного соединения зависит от силы тока, которая будет протекать через него.

Преимущества использования байонетного соединения:

• Максимальная безопасность при использовании в сварочном оборудовании.
• Квадратный профиль токопроводящей части для надежного контакта и предотвращения прокручивания.
• Оболочка из специальной резины, устойчивой к высоким температурам, маслу и бензину.
• Быстрый монтаж и демонтаж.

Кабельный разъем 10-25, штекер - это часть байонетного соединения, которая используется для подключения клеммы массы или держателей электродов к сварочному источнику. Он также может использоваться для соединения нескольких кабелей для удлинения.

Этот разъем предназначен для работы с кабелями диаметром от 10 до 25 мм² и может выдерживать ток до 200А. Максимальное рабочее напряжение составляет 110В.
