Головка для TIG-горелки SWP-18F, WeСut

Ключевая часть любой горелки для аргонодуговой сварки – это головка. Функционально – это база, на которой устанавливаются остальные компоненты горелки. Верхняя часть головки с изолятором необходима для закрепления цангового зажима (цанга с держателем и капа), а в задней части проходят силовой кабель и шланг для подачи защитного газа.

Обычно, головка редко выходит из строя и требует замены при нормальных условиях эксплуатации, в отличие от сопел или цанг, замена которых является рутинной процедурой. Головка сама по себе имеет достаточную прочность и не принимает участия в сварочном процессе. Тогда почему же иногда ее необходимо заменить? Самая распространенная причина поломки сварочной головки – это перегрев, когда пластиковая оболочка разрушается или отслаивается от металлической части. Также при чрезмерном усилии резьба может сорваться. Кроме поломок, головку часто заменяют не из-за поломки, а для расширения функционала - например, обычную головку заменяют на вентильную, гибкую или удлиненную.

На корпусе головки для аргонодуговой сварки есть маркировка, которая позволяет узнать ее особенности конструкции.

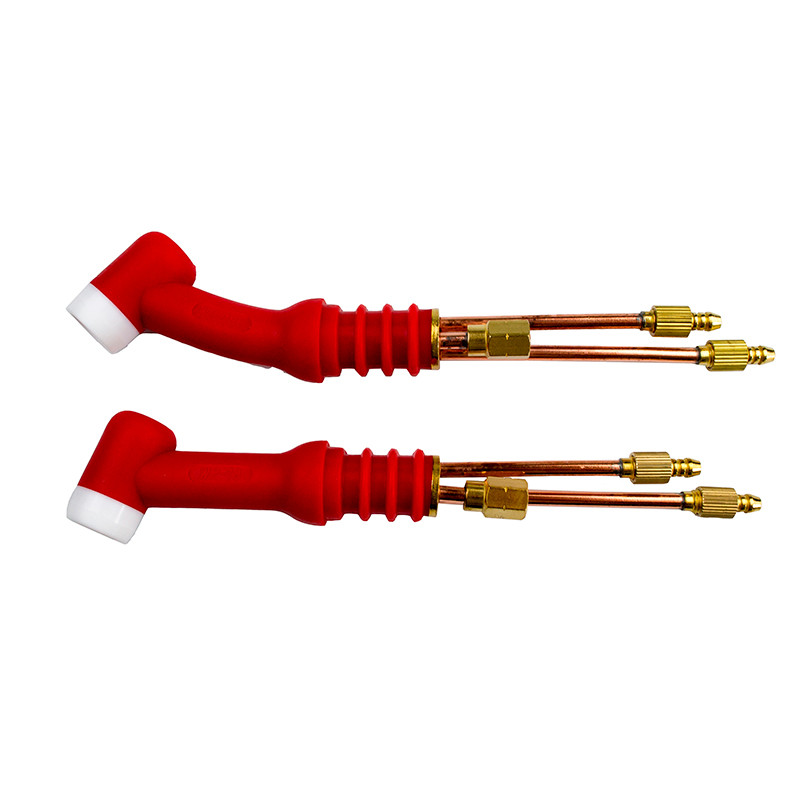

Например, головка горелки SWP-18F – это головка с гибким корпусом для горелок типа WP-18, которые имеют жидкостное охлаждение разных версий, а также совместимы с оригинальными горелками других производителей, такими как Abitig 18SC Grip (Evo) или TBi-SR-P 18, и их аналогами. Эта конструкция головки позволяет сваривать в труднодоступных местах: узкие промежутки, детали с острыми углами и т.д. Особенностью головки SWP-18F является внешний изолирующий материал - силикон, который более устойчив к высоким температурам.

Уважаемые клиенты!

Пожалуйста, будьте осторожны при сгибе головки горелки. Медные/латунные соединения должны быть прохладными, а максимальный угол сгиба не должен превышать 45 градусов в любом направлении. Убедитесь, что головка горелки поддерживается большими пальцами при сгибе, как показано на рисунке ниже, чтобы обеспечить плавное изгибание. Многократное сгибание головки горелки сокращает ее срок службы. Максимальное количество сгибов ограничено 100 сгибаниями для головок с жидкостным охлаждением и 300 для головок с воздушным охлаждением.
