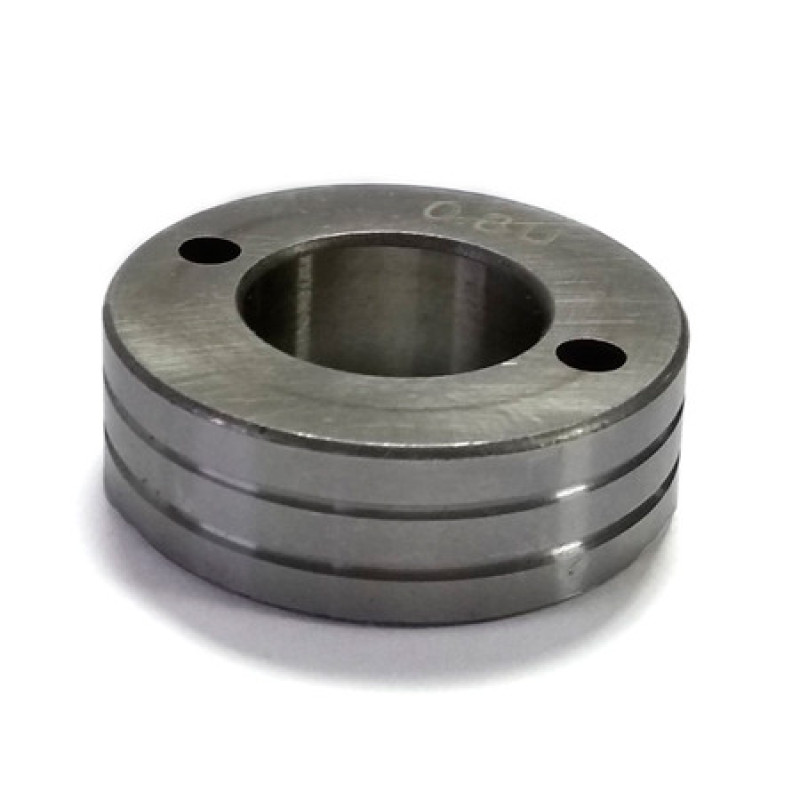

Ролик подачий 37х19х12 (U) 0.8/1.0

Подаючий ролик - це запасна частина для подаючого механізму. Він кріпиться на валу змінної ведучої шестерні, що знаходиться всередині механізму. Цей ролик відповідає за вирівнювання та рух дроту від касети через подаючу спіралю та зварювальну горілку прямо до зони зварювання. У процесі експлуатації ролик зношується через тертя. Для забезпечення міцності роликів вони виготовляються з легованих або високовуглецевих сталей та піддаються термічній обробці.

Для вибору підходящого ролика для подаючого механізму необхідно знати геометричні розміри (ширина, посадковий та зовнішній діаметри), тип посадкового пазу, а також діаметр і матеріал зварювального дроту. Для сталевих дротів використовуються ролики з канавками типу V, а для алюмінієвих - ролики з канавкою типу U. Ролики з U-подібною канавкою менше деформують дріт під час роботи. У найпоширенішому варіанті на ролику є дві канавки, кожна підходить для певного діаметра дроту, але існують також ролики з однією універсальною канавкою.

Ролик 37х19х12 (U) 0.8/1.0 призначений для роботи з алюмінієвим зварювальним дротом діаметрами 0.8 і 1.0 мм. На валу ролика є дві канавки для роботи з дротом, і він кріпиться двома штифтами. Цей ролик використовується в подаючому механізмі SSJ-11.
