Ролик подачий 35х25х8 (V) 1.0/1.2

Подача проволоки в сварочному механізмі здійснюється за допомогою подаючого ролика. Цей ролик є змінною запасною частиною і кріпиться на валу змінної ведучої шестерні. Головна задача подаючого ролика - вирівнювання проволоки і її переміщення від касети через подаючу спіраль і сварочну горілку, прямо в зону зварювання. У процесі експлуатації ролик піддається зношуванню через тертя. Для забезпечення достатньої міцності ролики виготовляють з легованих або високовуглецевих сталей і піддають термічній обробці.

Для вибору підходящого подаючого ролика необхідно знати його геометричні параметри (ширина, посадковий і зовнішній діаметри), тип посадкового пазу, а також діаметр і матеріал сварочної проволоки. Для сталевої проволоки використовуються ролики з канавками типу V, а для алюмінієвої проволоки - ролики з канавками типу U. Ролики з U-подібною канавкою менше деформують проволоку в процесі роботи. Зазвичай ролики мають дві канавки, кожна для конкретного діаметра проволоки, але існують також ролики з однією універсальною канавкою.

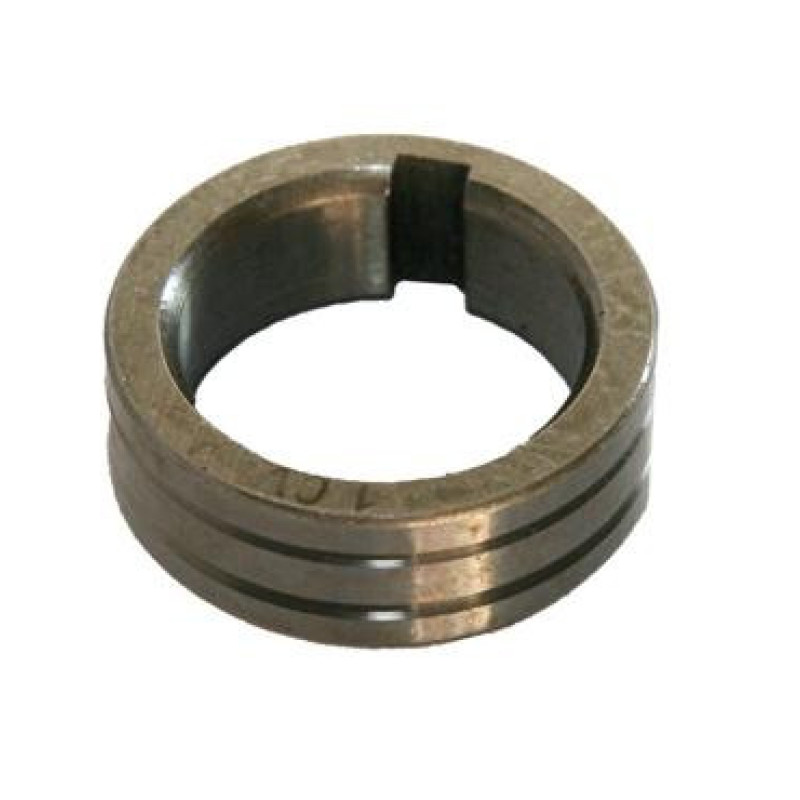

Наприклад, ролик з параметрами 35х25х8 (V) 1.0/1.2 призначений для роботи зі сталевою сварочною проволокою діаметрами 1.0 і 1.2 мм. На поверхні ролика є дві канавки, тип кріплення на валу - шпонка. Ці ролики використовуються в механізмах подачі проволоки типів SSJ-15 і SSJ-18.
