Ролик подачий 35х25х8 (U) 1.0/1.2

Подаючий ролик - змінна запасна частина до подаючого механізму. Усередині механізму ролик подачі кріпиться на валу змінного веденого шестерня. Подаючий ролик відповідає за вирівнювання дроту і його рух від касети через подаючу спіраль і зварювальну горілку безпосередньо до зони зварювання. Через постійне тертя в процесі експлуатації ролик зношується. Щоб забезпечити достатню міцність ролики роблять з легованих або високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під подаючий механізм, необхідно знати його геометричні розміри (ширину, посадковий і зовнішній діаметри), тип посадкового пазу, а також діаметр і склад зварювального дроту. Для сталевих дротів використовуються ролики з канавками V типу, а для м'яких алюмінієвих - ролики з канавкою U типу. Конфігурація з U-подібною канавкою менше деформує дріт в процесі роботи. У найпоширенішому варіанті на ролик наносяться дві канавки, кожна під конкретний діаметр дроту, але зустрічаються і ролики з однією універсальною канавкою.

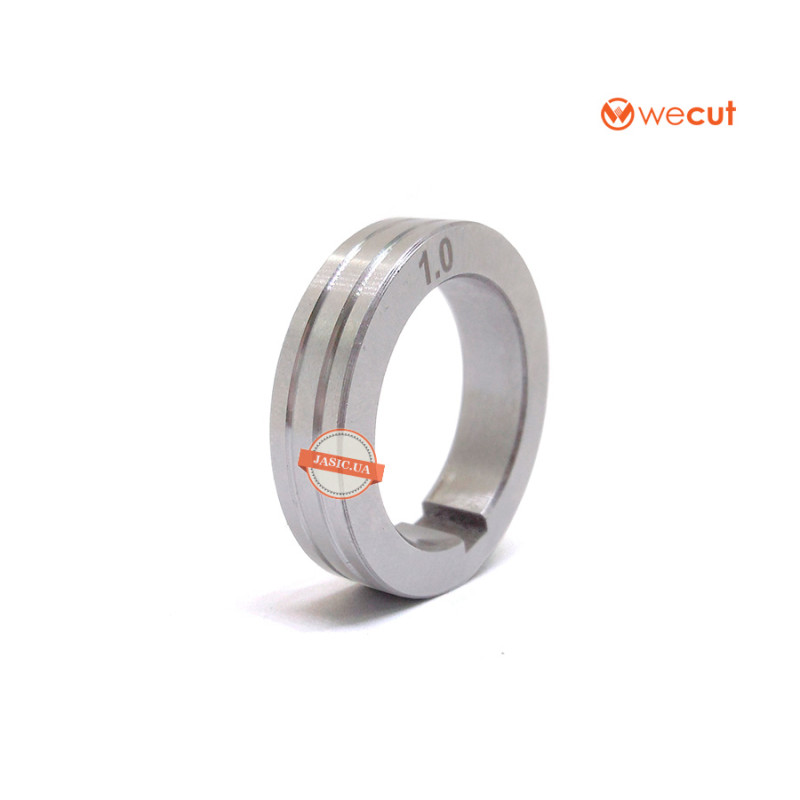

Ролик 35х25х8 (U) 1.0/1.2 призначений для роботи алюмінієвим зварювальним дротом діаметрами 1.0 і 1.2 мм. На поверхню нанесені дві канавки, тип кріплення на валу - шпонка. Такими роликами комплектуються механізми подачі дроту типів SSJ-15 і SSJ-18.
