Ролик подачий 35х25х8 (U) 0.8/1.0

Подаючий ролик - змінна запасна частина для подаючого механізму. Усередині механізму ролик подачі кріпиться на валу змінного веденого шестерня. Він відповідає за вирівнювання дроту і його рух від касети через подаючу спіраль і зварювальну горілку до зони зварювання. У процесі експлуатації ролик зношується через тертя. Щоб забезпечити міцність, ролики роблять з легованих або високовуглецевих сталей і проводять термічну обробку.

Для підбору підходящого ролика під подаючий механізм необхідно знати геометричні розміри (ширина, посадковий і зовнішній діаметри), тип посадкового пазу і діаметр і склад зварювального дроту. Для сталевих дротів використовуються ролики з канавками типу V, а для м'яких алюмінієвих - з канавкою типу U. Ролики з U-подібною канавкою менше деформують дріт у процесі роботи. В основному, ролики мають дві канавки - для кожного діаметра дроту, але також існують ролики з однією універсальною канавкою.

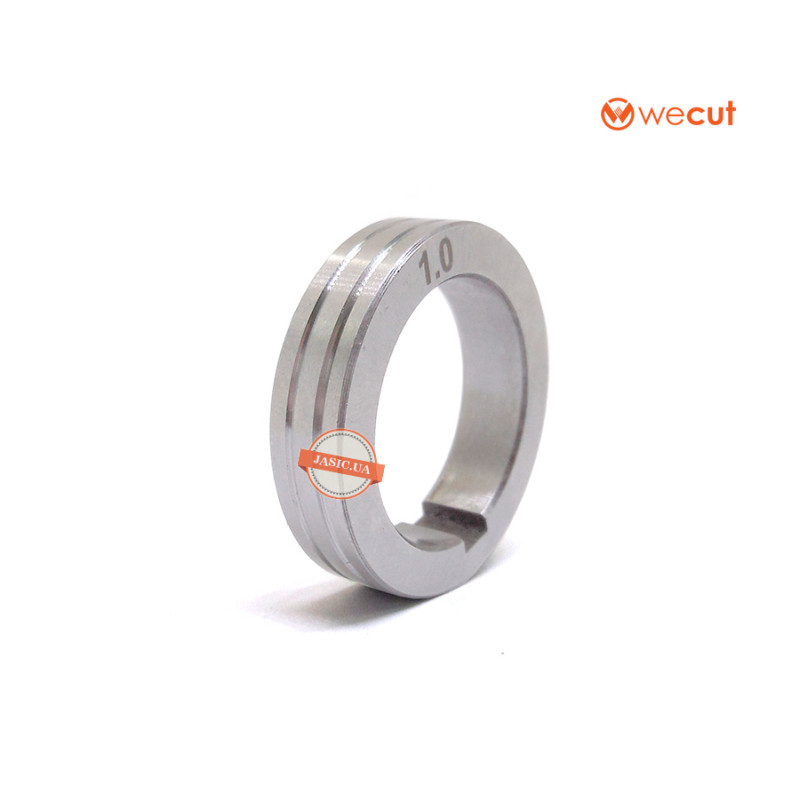

Ролик 35х25х8 (U) 0.8/1.0 призначений для роботи з алюмінієвим зварювальним дротом діаметрами 0.8 і 1.0 мм. На його поверхні нанесені дві канавки, а тип кріплення на валу - шпонка. Ці ролики використовуються в механізмах подачі дроту моделей SSJ-15 і SSJ-18.
