Ролик подачі 30х22х10 (V) 0.6/0.8

Ролик подачі - змінна запасна частина до механізму подачі дроту. Всередині механізму ролик подачі закріплений на валу змінної веденої шестерні. Ролик подачі відповідає за вирівнювання дроту і його рух від касети через спіраль подачі і зварювальний пальник безпосередньо у зону зварювання. Через постійне тертя в процесі експлуатації ролик зношується. Щоб забезпечити достатню міцність ролики виготовляють з легованих і високовуглецевих сталей, а також піддають термічній обробці.

Щоб підібрати потрібний ролик під механізм подачі, треба знати необхідні геометричні розміри (ширина, а також посадковий і зовнішній діаметри), тип посадкового паза, а також діаметр і склад зварювального дроту. Для сталевих дротів застосовуються ролики з канавками V типу, а для м'яких алюмінієвих - ролики з канавкою U типу. Конфігурація з U-подібною канавкою менше деформує дріт у процесі роботи. У найбільш поширеному варіанті на ролик нанесено дві канавки, кожна під конкретний діаметр дроту, але зустрічаються і ролики з однією універсальною канавкою.

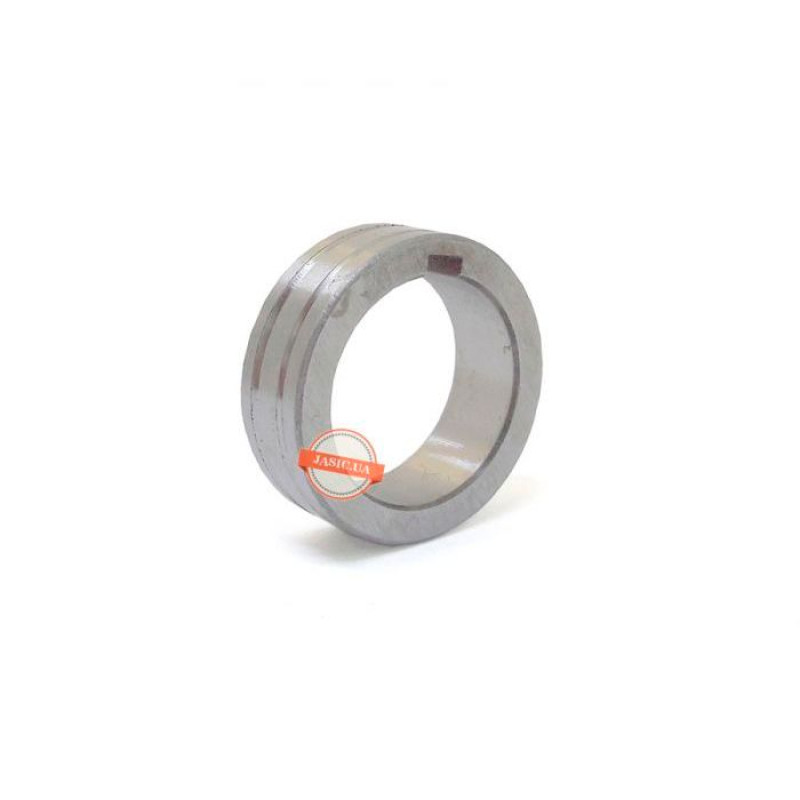

Ролик 30х22х10 (V) 0.6/0.8 призначений для роботи сталевим зварювальним дротом діаметрами 0.6 та 0.8 мм. На поверхню нанесені дві канавки, тип кріплення на валу – шпонка. Такими роликами комплектують механізми подачі дроту типів SSJ-15 та SSJ-18.
