Механізм подачі дроту SSJ-7

Механізм подачі - це частина установки для напівавтоматичного зварювання, яка забезпечує подачу дроту в зварювальну зону. Механізм може бути встановлений в корпус зварювального джерела або в окремий корпус. Основою подаючого механізму є електричний двигун постійного струму, який рухає ролики через редуктор. Дріт проходить через ролики, випрямляється і вирівнюється. Притискний ролик встановлений на пружинній відкидній рамці, яка створює необхідну силу для виправлення дроту. Всі компоненти механізму зібрані в міцному корпусі. Корпус пристрою має отвори для кріплення на зварювальному апараті або трансформаторі.

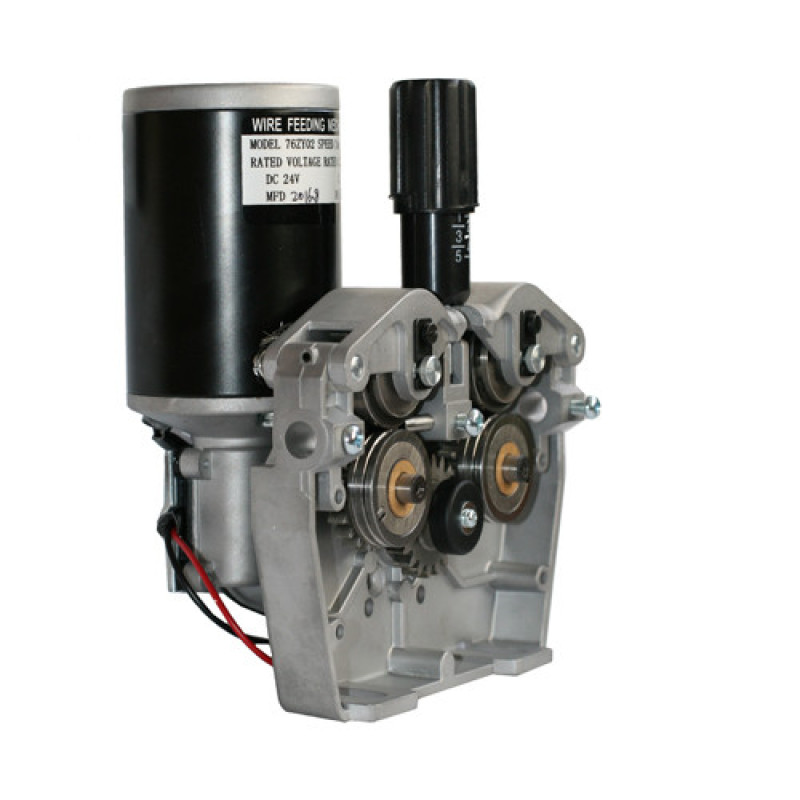

SSJ-7 - це товкаючий подаючий механізм, оснащений двома притискними роликами і двома подаючими роликами. При монтажі слід враховувати габарити пристрою, а також міжосьову відстань для кріплення болтів (100 мм) і відстань між нижньою площадкою механізму і направляючою втулкою (95 мм). На SSJ-7 встановлюються ролики розміром 40х32х10 з кріпленням під шпонку. Залежно від матеріалу дроту вибирається тип канавки ролика: V-подібна канавка для сталей і U-подібна канавка для м'яких матеріалів, таких як алюміній і його сплави. При монтажі механізму слід звернути увагу на силу зусилля притиску привідного ролика. Недостатнє зусилля може спричинити ковзання дроту, а надмірне зусилля може призвести до деформації і ривків руху дроту. Обидва варіанти можуть порушити процес зварювання і призвести до виникнення дефектів зварного шва.
