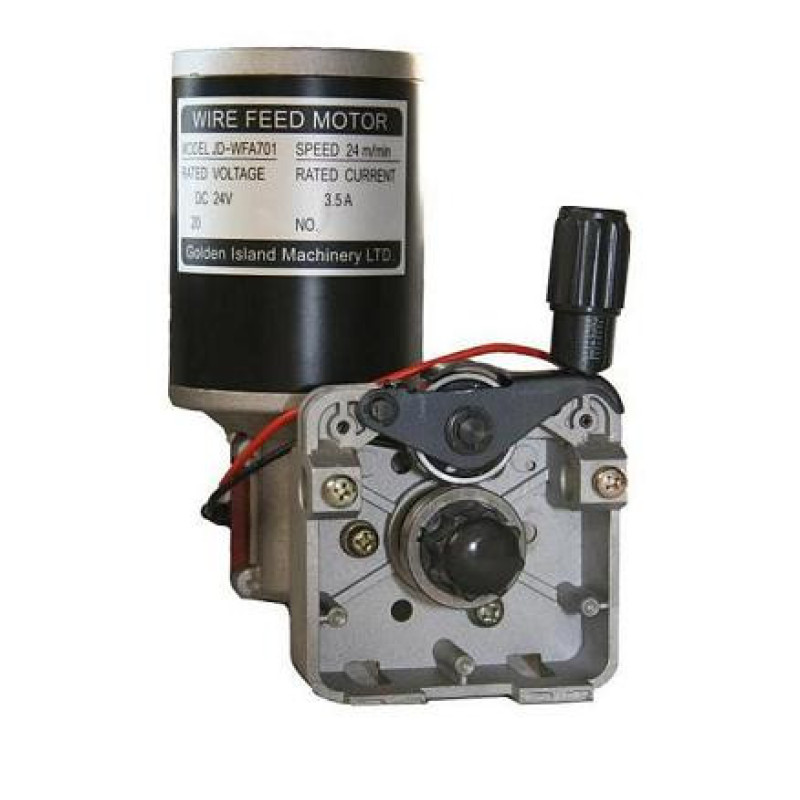

Механізм подачі дроту SSJ-4C

Механізм подачі є частиною напівавтоматичної зварювальної установки, яка забезпечує подачу дроту в зварювальну зону. Він може бути встановлений в корпус зварювального джерела або в окремий корпус. Основним елементом подаючого механізму є електричний двигун постійного струму, який рухає ролики через редуктор. Дріт проходить через ролики, випрямляється і рихтується. Притискний ролик знаходиться на підпружиненій відкидній рамці, яка створює необхідну силу для вирівнювання дроту. Усі компоненти механізму зібрані на міцному литому корпусі, який кріпиться до корпусу пристрою за допомогою отворів. Механізм може бути живлений зварювальним апаратом або трансформатором.

SSJ-4C - це подаючий механізм тискаючого типу з двома роликами: один для притиску і один подаючий ролик. При встановленні механізму слід враховувати його габарити, а також відстань між кріпильними болтами (50 мм) і відстань між нижньою полицею платформи механізму і направляючою втулкою (88 мм).

На SSJ-4C встановлюються ролики розміром 30х10х10 з кріпленням під шпонку. Залежно від матеріалу використовуваного дроту, вибирається тип канавки ролика: V-подібна для сталей і U-подібна для м'яких матеріалів (алюміній і його сплави). При монтажі механізму важливо звернути увагу на силу притиску привідного ролика. Якщо вона недостатня, дріт буде ковзати, а при занадто великій силі він може деформуватися і рухатися ривками. Обидва ці варіанти можуть порушити процес зварювання і призвести до появи дефектів зварного шва.
