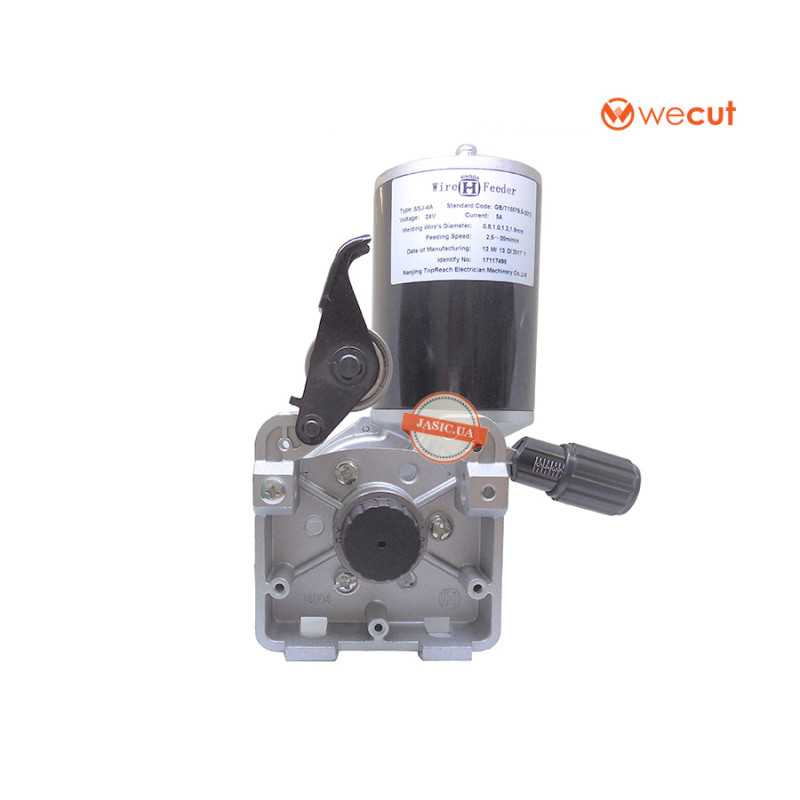

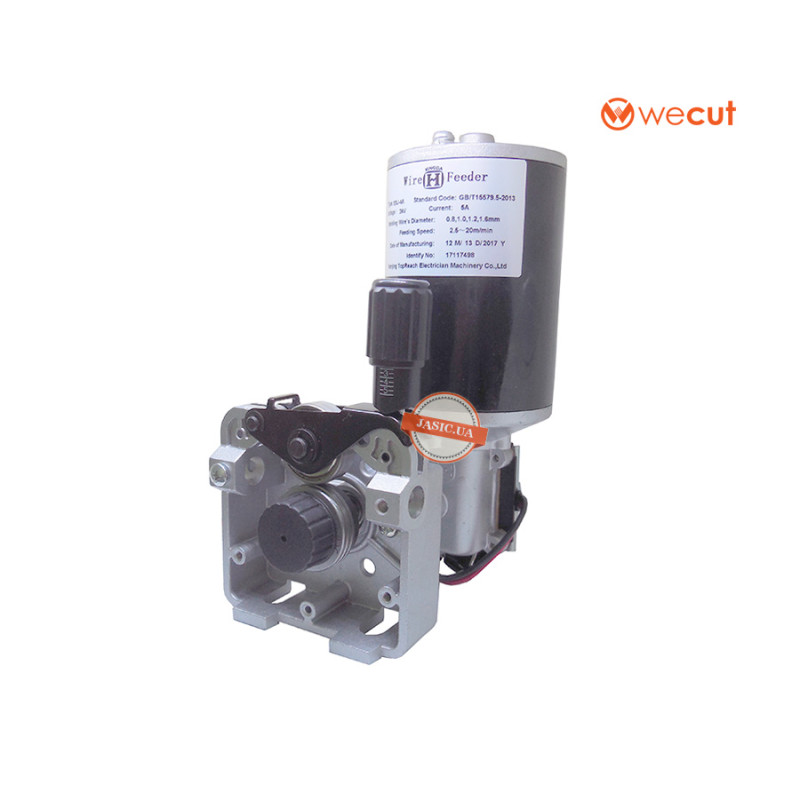

Механізм подачі дроту SSJ-4A

Наявність: В наявності
Модель: КОД: J-37687
Артикул: FD.SSJ4A
Виробник: Jasic

2189.00 грн.
Знайшли дешевше?

Скорочений опис

Механізм подачі - це частина системи для напівавтоматичного зварювання, призначена для подачі дроту в зону зварювання. Він може бути змонтований в власний корпус або всередині зварювального джерела. Подача дроту здійснює... Читати далі...


Загальні характеристики

Вага - 2.5 кг
Габаритні розміри (Д х Ш х В) - 156 х 114.5 х 197 мм
Всі характеристики

Механізм подачі - це частина системи для напівавтоматичного зварювання, призначена для подачі дроту в зону зварювання. Він може бути змонтований в власний корпус або всередині зварювального джерела. Подача дроту здійснюється за допомогою двигуна постійного струму (DC), який через редуктор приводить у рух ролики. При руху між роликами дріт випрямляється і вирівнюється. Притискний ролик встановлений на підпружиненій відкидній рамці, яка створює необхідну силу для вирівнювання дроту. Усі компоненти механізму зібрані на міцному литому корпусі, який кріпиться за допомогою отворів. Джерелом живлення для механізму може бути зварювальний апарат або трансформатор.

SSJ-4A - це двороликовий подаючий механізм толкаючого типу. Один ролик працює на притиск, а інший - подаючий. При монтажі механізму важливо врахувати його габарити, а також міжвісову відстань для кріплення болтів (50 мм) і відстань між направляючою втулкою і нижньою полкою площадки механізму (62 мм).

На SSJ-4A встановлюються ролики 35х25х8 з кріпленням під шпонку. Залежно від матеріалу зварювального дроту, вибирається тип канавки ролика. Для сталевого дроту потрібний ролик з V-подібною канавкою, а для м'яких дротів з алюмінію і сплавів - з U-подібною. При налаштуванні механізму важливо звернути увагу на величину сили притиску привідного ролика. Якщо вона занадто велика, дріт буде деформуватися і рухатися ривками, а якщо сила недостатня, дріт буде прослизати. Обидва варіанти призводять до порушення зварювального процесу і появи дефектів зварного шва.

Механізм SSJ-4A дуже схожий на SSJ-4C, але має декілька відмінностей:

  • електродвигун розташований справа від осі механізму
  • габаритні розміри трохи менші
  • ролики мають розміри 35х25х8

При виборі підходящого механізму врахуйте ці особливості.

Купуйте якісні Механізм подачі дроту SSJ-4A в нашому Интернет-магазині.
-
Вага 2.5 кг
Габаритні розміри (Д х Ш х В) 156 х 114.5 х 197 мм
Діаметр зварювального дроту 0.8/1.0/1.2 мм
Двигун DC (постійний), 24В, 5А
Кількість роликів 2
Міжосьова відстань для кріплення 50 мм
Потужність двигуна 80 Вт
Тип подаючі механизми
Тип подавального механізму SSJ-4A
Швидкість подачі дроту 2.5 - 20 м/хв.
