Механізм подачі дроту SSJ-18

Механізм подачі - частина установки для напівавтоматичного зварювання, яка забезпечує подачу дроту в зварювальну зону. Механізм монтується в корпус зварювального джерела або окремий корпус. Основа подачі механізму - електричний двигун постійного струму, який за допомогою редуктора приводить у рух ролики. Рухаючись через ролики, дріт випрямляється і рихтується. Притискний ролик змонтований на пружній відкидній рамці, яка створює силу, необхідну для вирівнювання дроту. Складові механізму зібрані на міцному литому корпусі. Для кріплення на корпусі пристрою передбачені отвори. Як джерело живлення використовується зварювальний апарат або трансформатор.

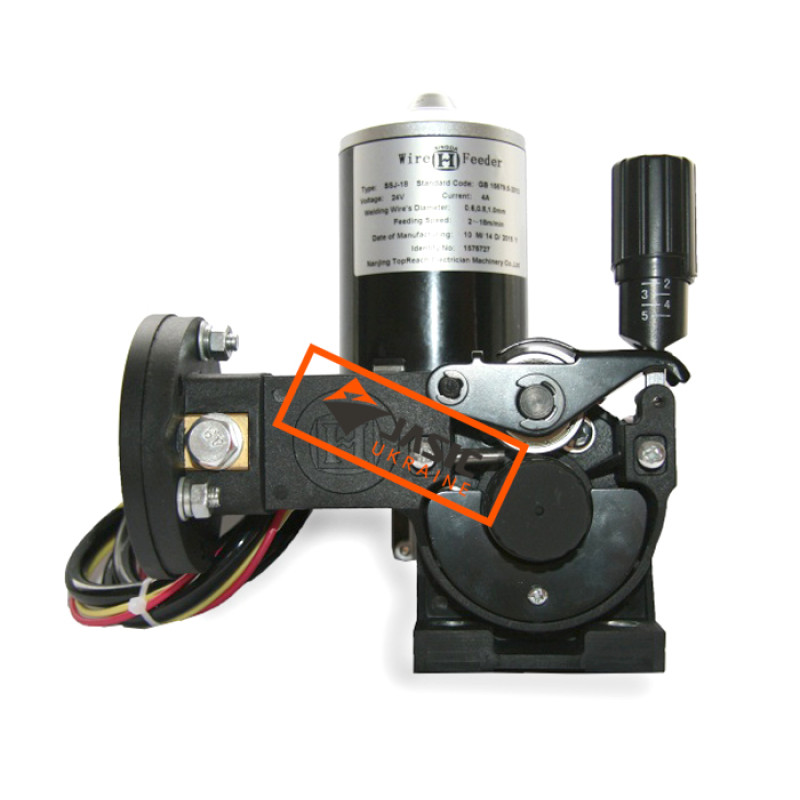

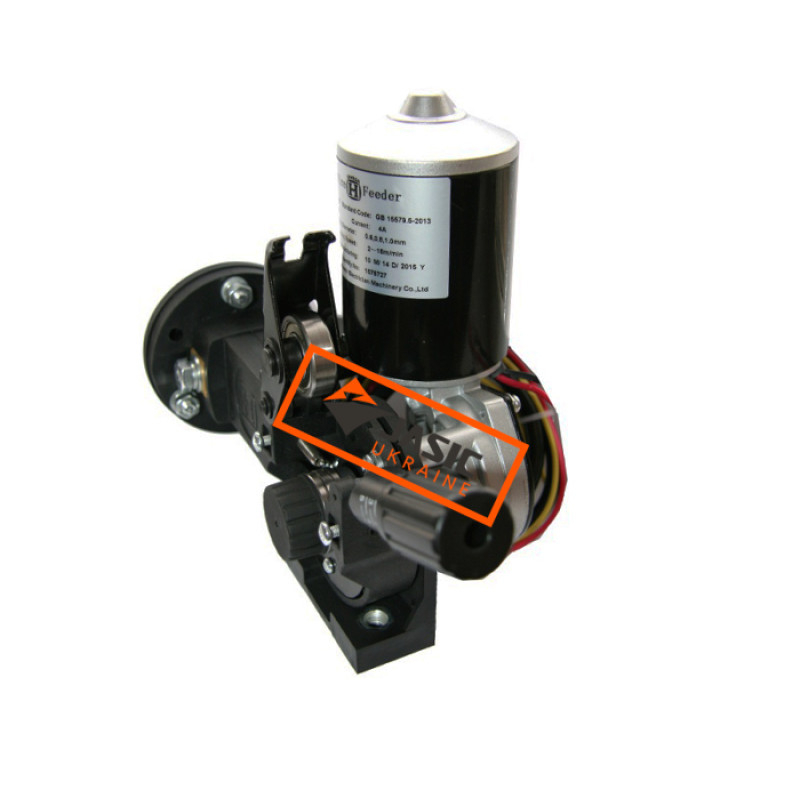

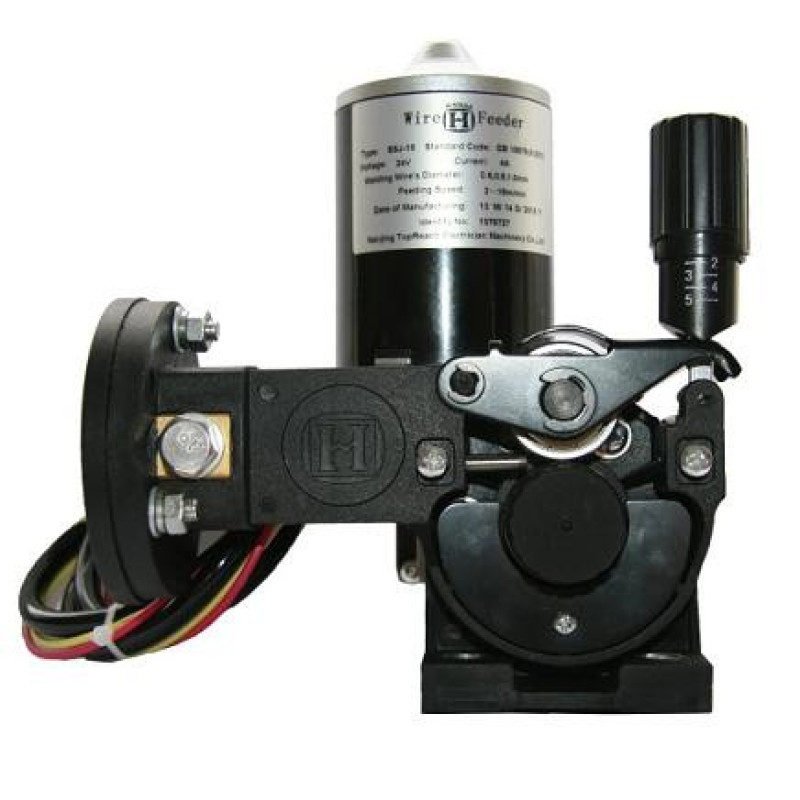

SSJ-18 - це подач механізму тискаючого типу, обладнаний двома роликами: один на притиск і один подач. При монтажі враховуйте розміри пристрою, а також міжосьову відстань для кріплення болтів (62 мм) і відстань між нижньою полицею площадки механізму і направляючою втулкою (51 мм).

На SSJ-18 встановлюються ролики 30х22х10 з кріпленням під шпонку, в залежності від матеріалу використовуваного дроту підбирається тип канавки ролика: V-подібна канавка для сталей і U-подібна для м'яких матеріалів (алюміній і його сплави). Під час монтажу механізму зверніть увагу на величину сили притиску привідного ролика, якщо вона буде недостатньою, то дріт буде ковзати, а при занадто великій силі - деформуватися і рухатися ривками. Обидва варіанти призводять до порушення процесу зварювання і появи дефектів зварного шва. Особливість цього механізму - вбудований роз'єм KZ-2 (т. зв. євророз'єм).
