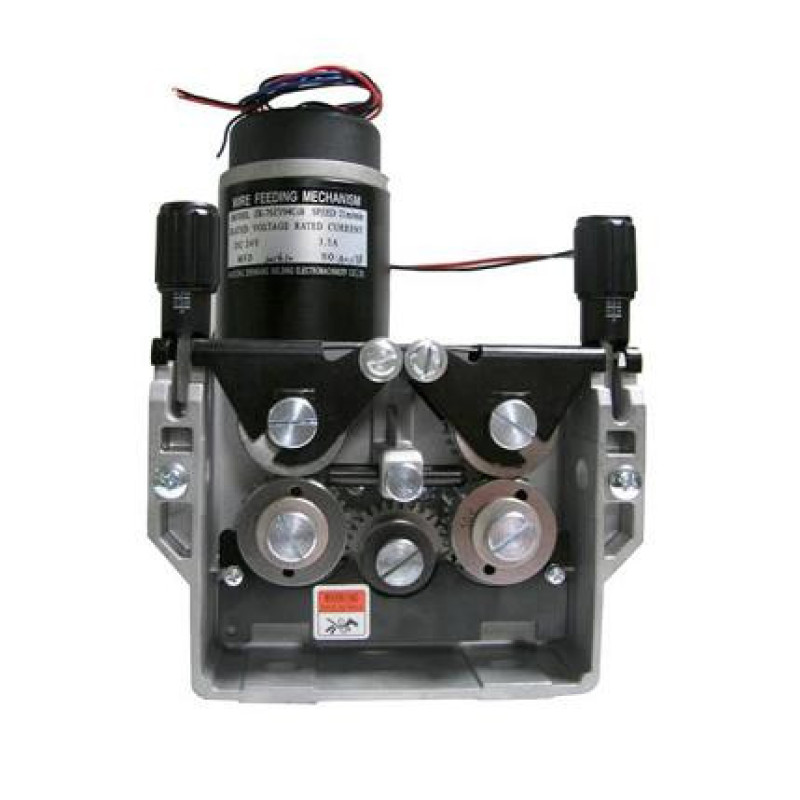

Механізм подачі дроту SSJ-11

Механізм подачі - це частина установки для напівавтоматичного зварювання, яка забезпечує подачу дроту в зварювальну зону. Механізм встановлюється в корпус зварювального джерела або в окремий корпус. Основою подачі механізму є електричний двигун постійного струму, який через редуктор приводить в рух ролики. Коли дріт проходить через ролики, він випрямляється і рихтується. Притискний ролик закріплений на підпружиненій відкидній рамці, яка створює необхідну силу для вирівнювання дроту. Компоненти механізму зібрані в міцному литому корпусі. Для кріплення механізму на корпусі передбачені отвори. Джерелом живлення може служити зварювальний апарат або трансформатор.

SSJ-11 - це подача механізму тискачного типу, оснащена двома роликами: два притискні і два подачі. При монтажі необхідно врахувати розміри пристрою, а також відстань між осями для кріплення болтами (80 мм) і відстань між нижньою полицею платформи механізму і направляючою втулкою (75 мм).

На SSJ-11 встановлюються ролики розміром 37х19х12 з кріпленням під шпонку. Залежно від матеріалу використовуваного дроту, вибирається тип канавки ролика: V-подібна канавка для сталей і U-подібна для м'яких матеріалів, таких як алюміній і його сплави. При монтажі механізму зверніть увагу на силу притиску привідного ролика. Якщо вона недостатня, дріт може прослизати, а при зайвій силі - деформуватися і рухатися ривками. Обидва цих випадки призводять до порушення процесу зварювання і появи дефектів зварного шва.
